折版|嵌合タイプ

折版F-170

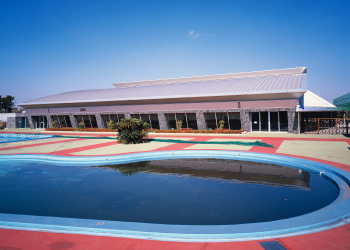

  • 八部公園プール(神奈川県)

  • F-200Ⅱ型よりさらに働き巾を広げることで経済性を追求したタイプです。

    低い山高と広い底巾により、フラットで広がりのあるデザインを実現します。

仕様

  • 標準断面図

  • 仕様

    屋根30分耐火構造認定

    FP030RF-0541-1
    ・各種めっき鋼板(厚:0.8、1.0㎜)
    ・NS耐酸被覆鋼板(厚:0.8㎜)
    ・ステンレス鋼板(厚:0.8㎜)(フェライト系のみ)
    ・無機質高充填フォーム裏貼り
    ・無機質ガラス繊維シート裏貼り

    金属板の鋼種、裏貼り材の種類などにより耐火認定番号が異なります。詳しくはお問い合わせ下さい。

断面性能

(鋼板)

横にスクロールできます。

板厚/mm 単位重量 正圧 負圧
kg/m kg/m² lxcm⁴/m Zxcm³/m lxcm⁴/m Zxcm³/m
0.8 5.85 10.64 420 46.5 217 27
1.0 7.26 13.20 450 50.8 306 35.3

※単位重量はアルミ亜鉛合金めっき鋼板(ガルバリウム鋼板)の値を採用しています。
※断面性能は、JIS A 6514曲げ耐力試験に基づいて算出した数値です。

  • 使用材料と板厚

    アルミ亜鉛合金めっき鋼板
    カラーアルミ亜鉛合金めっき鋼板
    フッ素アルミ亜鉛合金めっき鋼板

    0.8・1.0

    NS耐酸被覆鋼板

    0.8

    カラーステンレス鋼板
    ※材種はお問い合わせ下さい。

    0.8

    [単位:mm]
    ※上記以外の材料についてはご相談下さい。

  • 使用条件

    勾配
    3/100以上
    (3/100未満の緩勾配についてはご相談下さい。)

    自然曲げ半径
    R≧500m

    カービング加工
    R≧50m

    地域および屋根高などの使用制限条件があるため、その都度ご相談願います。

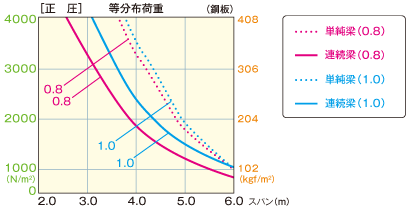

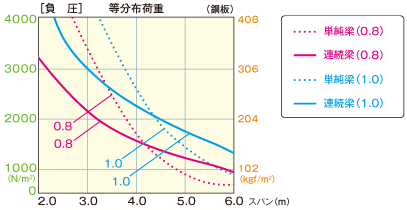

  • 許容梁間

※上図は屋根材の曲げ応力度、たわみ量及び、緊定部耐力に基づくグラフです。
※耐火認定上の許容梁間についてはご相談下さい。
