折版｜馳タイプ
丸馳折版®Ⅲ型
-
ブルーウェーブテクノロジーズ（株）あすとぴあ事業所（山口県）
-
丸馳折版Ⅱ型よりさらに働き巾を広げることで経済性を追求したタイプです。
低い山高と広い底巾により、フラットで広がりのあるデザインを実現します。
仕様
-

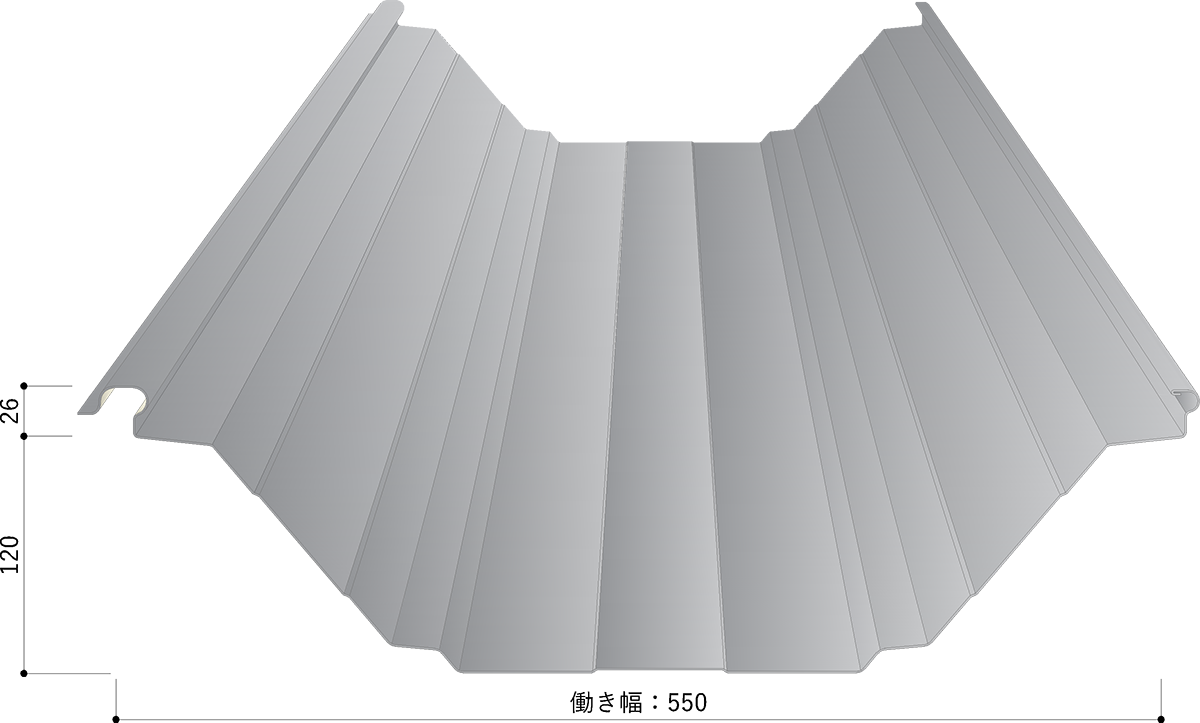

標準断面図
-
仕様
屋根30分耐火構造認定
FP030RF-1812-1（2）
・各種めっき鋼板（厚：０.８、１.０㎜）
・ステンレス鋼板（厚：０.８㎜）(フェライト系のみ)
・ポリエチレンフォーム裏貼り
・無機質高充填フォーム裏貼り
・無機質ガラス繊維シート裏貼り※金属板の鋼種、裏貼り材の種類などにより耐火認定番号が異なります。
詳しくはお問い合わせ下さい。
断面性能
横にスクロールできます。
（鋼板）
| 板厚/mm | 単位重量 | 正圧 | 負圧 | |||
|---|---|---|---|---|---|---|
| kg/m | kg/m² | lxcm⁴/m | Zxcm³/m | lxcm⁴/m | Zxcm³/m | |
| 0.8 | 4.94 | 8.99 | 302 | 49.4 | 259 | 34.5 |
| 1.0 | 6.14 | 11.17 | 340 | 55.2 | 260 | 35.5 |
※単位重量はアルミ亜鉛合金めっき鋼板（ガルバリウム鋼板）の値を採用しています。
※断面性能は、JIS A 6514曲げ耐力試験に基づいて算出した数値です。
-
使用材料と板厚
アルミ亜鉛合金めっき鋼板
カラーアルミ亜鉛合金めっき鋼板
フッ素アルミ亜鉛合金めっき鋼板0.8・1.0
NS耐酸被覆鋼板
0.8・1.0
カラーステンレス鋼板
※材種はお問い合わせ下さい。0.8
［単位:mm］
※上記以外の材料についてはご相談下さい。 -
使用条件
勾配
3/100以上
（3/100未満の緩勾配についてはご相談下さい。）自然曲げ半径
R≧500mカービング加工
R≧40mラジアル加工
R≧450mm高さ条件
※地域および屋根高など使用制限条件があるため、その都度ご相談願います。
-

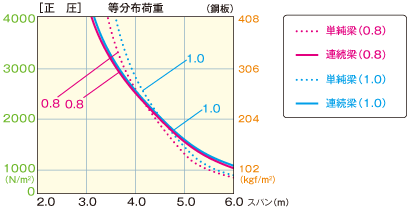

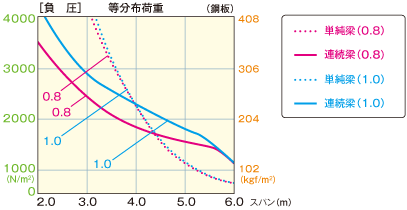

許容梁間
-
※上図は屋根材の曲げ応力度、たわみ量及び、緊定部耐力に基づくグラフです。
※耐火認定上の許容梁間についてはご相談下さい。
