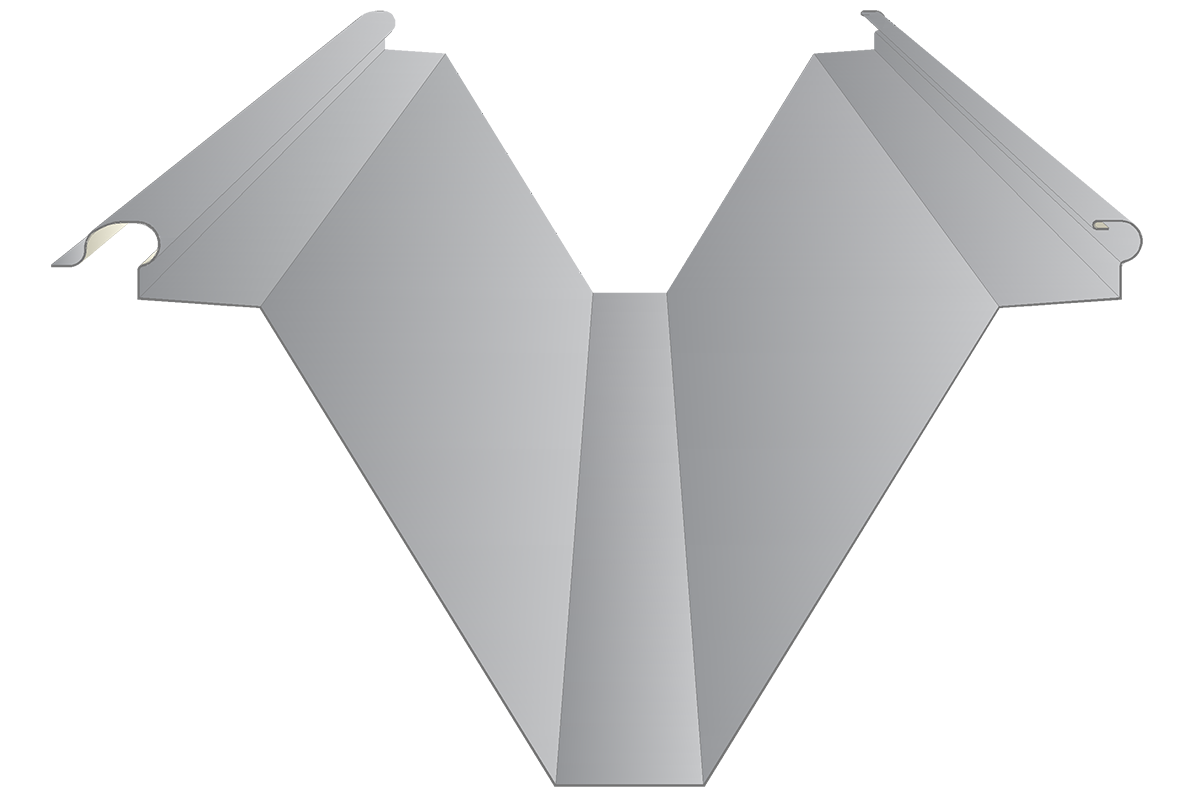

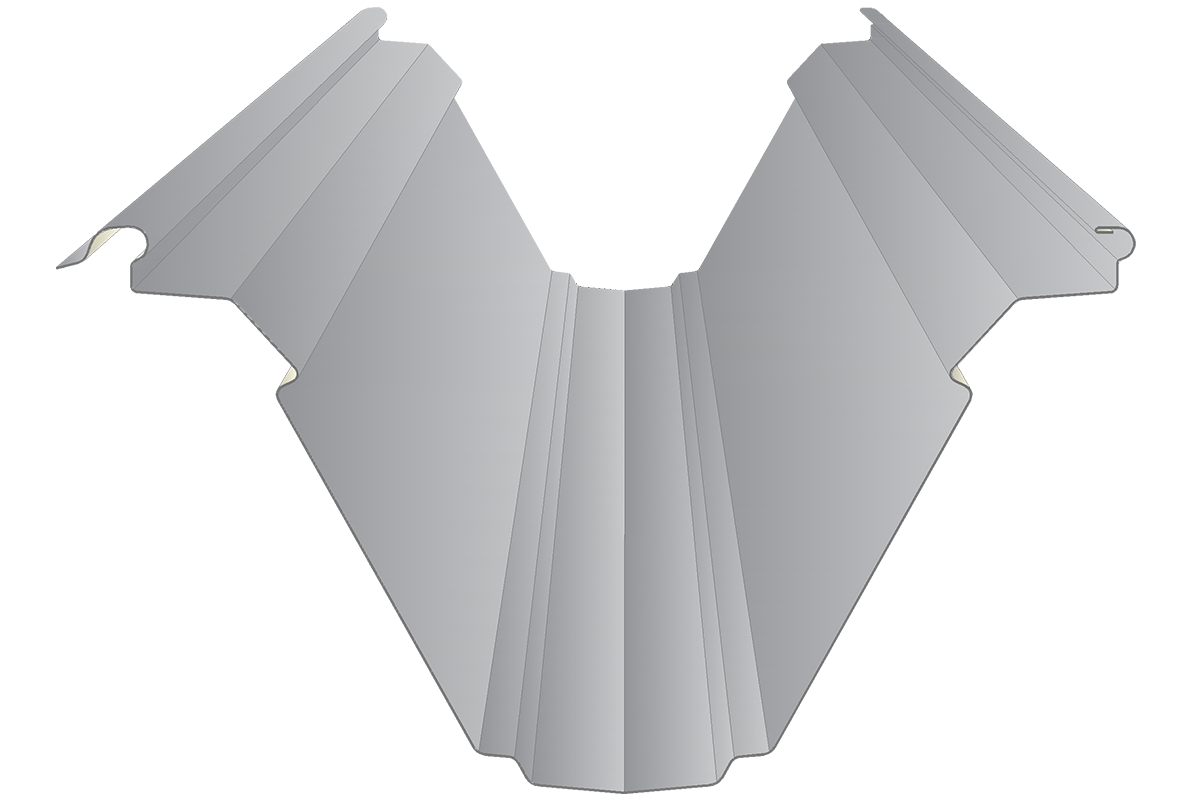

丸馳折版ロック®Ⅱ型
-
-

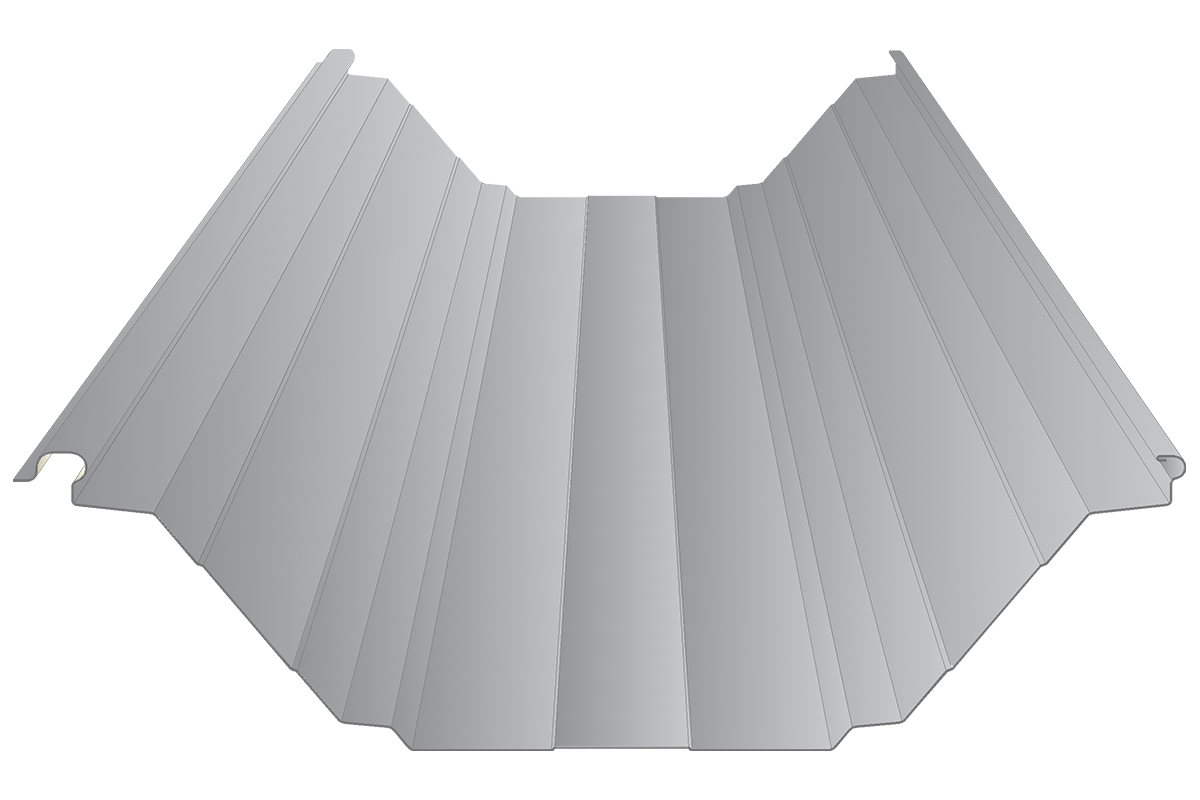

新しい断面形状と固定方法により、極めて高い負圧強度（０.６mmで丸馳折版Ⅱ型０.８mmとほぼ同等）を実現しました。
強風域の建物や高層化する大型物流センターなどの屋根に最適です。「緊定金具」と新開発の「ルーフストッパー」の併用によって、強力な対負圧強度を発揮します。
仕様
-
標準断面図
-
仕様
屋根30分耐火構造認定
FP030RF-1848-2（1）※
（ 厚：０.６、０.８㎜）
・裏貼り無しFP030RF-1848-2（2）
（ 厚：０.６㎜）
・ポリエチレンフォーム裏貼り
・無機質高充填フォーム裏貼りFP030RF-1845-2（2）※
（厚：０.８㎜）
・ポリエチレンフォーム裏貼り
・無機質高充填フォーム裏貼りFP030RF-1847-1※
（ 厚：０.６㎜）
・無機質ガラス繊維シート裏貼りFP030RF-1846-1※
（ 厚：０.８㎜）
・無機質ガラス繊維シート裏貼り材質- ・各種めっき鋼板
- ・ステンレス鋼板（フェライト系のみ）
断面性能
横にスクロールできます。
（鋼板）
| 板厚/mm | 単位重量 | 正圧 | 負圧 | |||
|---|---|---|---|---|---|---|
| kg/m | kg/m² | lxcm⁴/m | Zxcm³/m | lxcm⁴/m | Zxcm³/m | |
| 0.6 | 3.75 | 7.50 | 287 | 40.1 | 256 | 36.6 |
| 0.8 | 4.94 | 9.88 | 425 | 55.9 | 386 | 55.1 |
※単位重量はアルミ亜鉛合金めっき鋼板（ガルバリウム鋼板）の値を採用しています。
※断面性能は、JIS A 6514曲げ耐力試験に基づいて算出した数値です。
-
使用材料と板厚
アルミ亜鉛合金めっき鋼板
カラーアルミ亜鉛合金めっき鋼板
フッ素アルミ亜鉛合金めっき鋼板0.6・0.8
カラーステンレス鋼板
※材種はお問い合わせ下さい。0.6・0.8
［単位:mm］
※上記以外の材料についてはご相談下さい。 -
使用条件
勾配
3/100以上
（3/100未満の緩勾配についてはご相談下さい。）自然曲げ半径
R≧500mカービング加工
お問い合わせください。
-
許容梁間
-

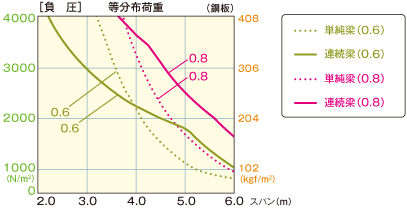

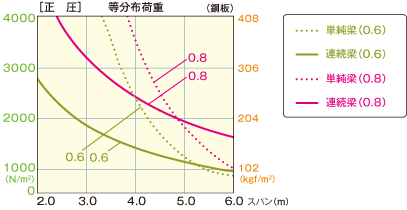

※上図は屋根材の曲げ応力度、たわみ量及び、緊定部耐力に基づくグラフです。
※耐火認定上の許容梁間についてはご相談下さい。
※ダブルパックについてはご相談下さい。
