折版|馳タイプ

丸馳折版ロック®Ⅰ型

  • 業界最高レベルの耐積雪・耐風圧強度です。

    山高200㎜働き幅400㎜にリブ加工を施した形状により、「積雪荷重」を対象に高強度を実現しました。

    「ルーフストッパー」と「緊定金具」による固定により、「風圧」を対象に高強度を実現しました。

    断熱性を高めた「ダブルパック工法」にも対応しています。

仕様

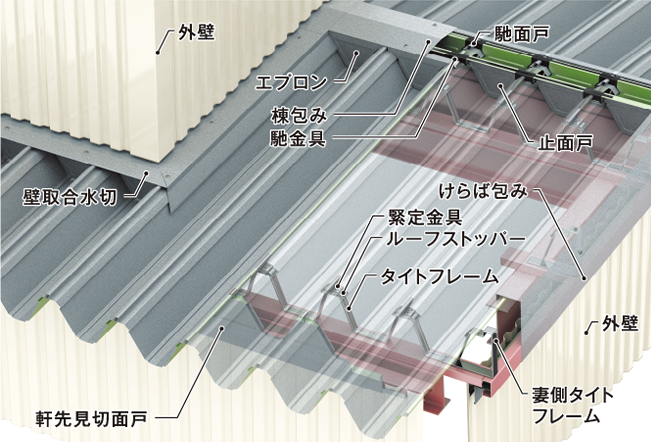

  • 標準断面図

  • 仕様

    屋根30分耐火構造認定

    FP030RF-1952-1(1)※
    ・裏貼り無し

    FP030RF-1952-1(2)※
    ・ポリエチレンフォーム裏貼り
    ・無機質高充填フォーム裏貼り

    FP030RF-1949-1※
    ・無機質ガラス繊維シート裏貼り

    材質
    • ・各種めっき鋼板(厚:0.8㎜)
    • ・ステンレス鋼板(厚:0.8㎜)(フェライト系のみ)

断面性能

横にスクロールできます。

(鋼板)

板厚/mm 単位重量 正圧 負圧
kg/m kg/m² lxcm⁴/m Zxcm³/m lxcm⁴/m Zxcm³/m
0.8 4.94 12.35 807 71.4 739 60.9

※単位重量はアルミ亜鉛合金めっき鋼板(ガルバリウム鋼板)の値を採用しています。
※断面性能は、JIS A 6514曲げ耐力試験に基づいて算出した数値です。

  • 使用材料と板厚

    アルミ亜鉛合金めっき鋼板
    カラーアルミ亜鉛合金めっき鋼板
    フッ素アルミ亜鉛合金めっき鋼板

    0.8

    カラーステンレス鋼板
    ※材種はお問い合わせ下さい。

    0.8

    [単位:mm]
    ※上記以外の材料についてはご相談下さい。

  • 使用条件

    勾配
    3/100以上
    (3/100未満の緩勾配についてはご相談下さい。)

    自然曲げ半径
    R≧600m

  • 許容梁間

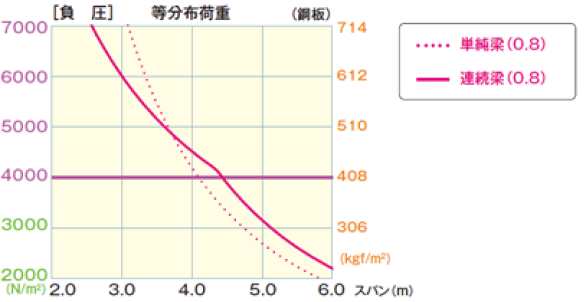

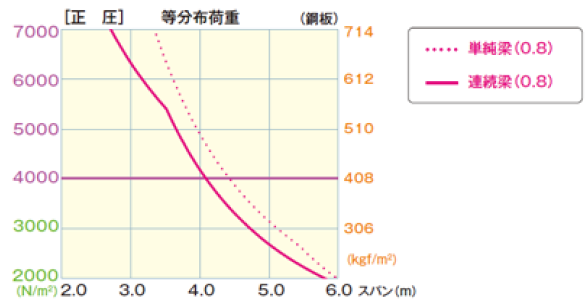

※上図は屋根材の曲げ応力度、たわみ量及び、緊定部耐力に基づくグラフです。
※耐火認定上の許容梁間についてはご相談下さい。
※ダブルパックについてはご相談下さい。
