横葺
美段®ルーフ9
-

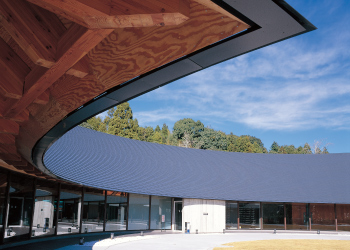

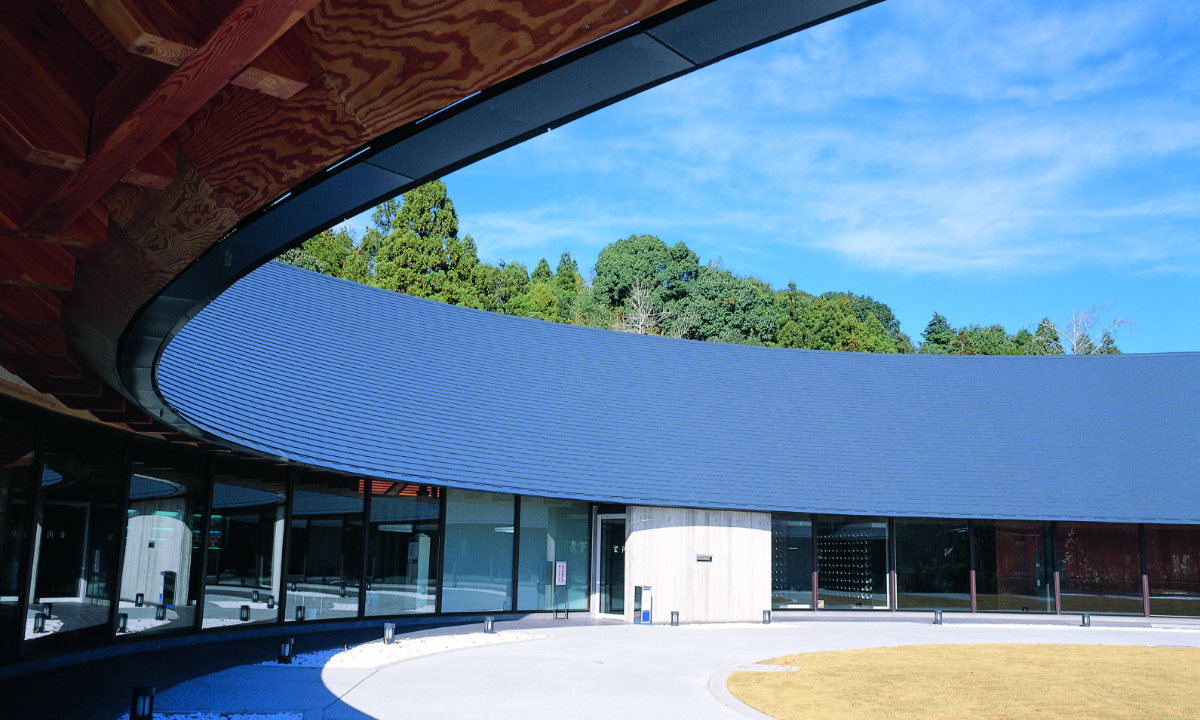

さがら子生れ温泉会館（静岡県）
-
段差を9mmにした美段ルーフです。
屋根本体の継手部のキャップ（カバー）が表面に出ないカバーレス工法で、すっきりした納めができます。
踏みつぶしのない角馳で、鋭角の段形状が横ラインを強調し、水切りや雪割れを容易にします。
神社、仏閣などの軒反り・みの甲、また精度の高い短尺加工でドームや円錐形など、バラエティに富む屋根を創ります。
「美段ルーフアクセサリー」を加えることで、高級感のある和風屋根を演出できます。
仕様

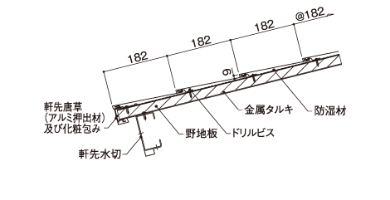

標準断面図
使用材料と板厚
アルミ亜鉛合金めっき鋼板
カラーアルミ亜鉛合金めっき鋼板
フッ素アルミ亜鉛合金めっき鋼板
0.4・0.5
NS耐酸被覆鋼板
0.4
カラーアルミ
0.6〜0.7
カラーステンレス鋼板
※材種はお問い合わせ下さい。
0.4
［単位:mm］
※上記以外の材料についてはご相談下さい。
仕様
屋根30分耐火構造認定
FP030RF-1978 ※
・各種めっき鋼板（厚：０.４、０.５㎜）
・NS耐酸被覆鋼板（厚：０.４㎜）
・ステンレス鋼板（厚：０.４㎜）（フェライト系のみ）
・断熱材：無し
・防湿材：アスファルトルーフィング９４０他
・野地板：硬質木毛セメント板（厚：２５㎜以上）
FP030RF-1982 ※
・各種めっき鋼板（厚：０.４、０.５㎜）
・NS耐酸被覆鋼板（厚：０.４㎜）
・ステンレス鋼板（厚：０.４㎜）（フェライト系のみ）
・断熱材：硬質ウレタンフォーム（厚：２５～１００㎜）
・防湿材：アスファルトルーフィング９４０他
・野地板：硬質木毛セメント板（厚：２５㎜以上）
※全てのたるき（Cｰ１００×５０）が床上より４m以上の案件に限る。
該当しない場合はお問い合わせ下さい。
使用条件
勾配
20/100以上
※多雪地域はご相談下さい。
定尺工法
L=1,820mm、2,000mm（標準）
※上記以外の寸法についてはご相談下さい。
単位重量
横にスクロールできます。
（GL原板）
| 板厚 mm |
働き巾 mm |
単位重量 kg/㎡ | |
|---|---|---|---|
| N継手 | W継手 | ||
| 0.4 | 182 | 6.0 | 6.3 |
| 0.5 | 182 | 7.4 | 7.7 |
※単位重量はアルミ亜鉛合金めっき鋼板（ガルバリウム鋼板）の値を採用しています。
