横葺
美段®ルーフ15
-

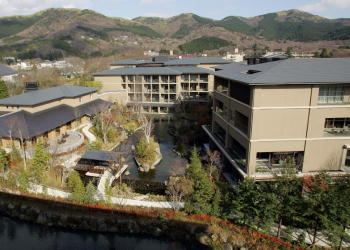

東急ハーヴェストクラブ VIALA箱根翡翠（神奈川県）
-
段差を15mmにした美段ルーフです。
屋根本体の継手部のキャップ（カバー）が表面に出ないカバーレス工法で、すっきりした納めができます。
屋根形状の変形防止にバックアップ材をご用意しています。
踏みつぶしのない角馳で、鋭角の段形状が横ラインを強調し、水切りや雪割れを容易にします。
「美段ルーフアクセサリー」を加えることで、高級感のある和風屋根を演出できます。
仕様

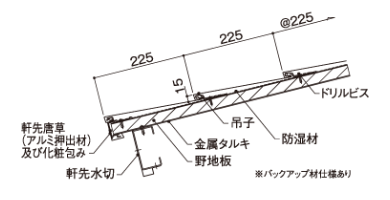

標準断面図
使用材料と板厚
アルミ亜鉛合金めっき鋼板
カラーアルミ亜鉛合金めっき鋼板
フッ素アルミ亜鉛合金めっき鋼板
0.4〜0.6
NS耐酸被覆鋼板
0.4
カラーアルミ
0.6〜0.7
カラーステンレス鋼板
※材種はお問い合わせ下さい。
0.4〜0.6
［単位:mm］
※上記以外の材料についてはご相談下さい。
仕様
屋根30分耐火構造認定
FP030RF-1429
・各種めっき鋼板 （厚：０.４～０.６㎜）
・断熱材：硬質ウレタンフォーム（厚：２５㎜～１００㎜）
・防湿材：アスファルトルーフィング９４０他
・野地板：硬質木毛セメント板（厚：２５㎜～３０㎜）
FP030RF-1430
・ステンレス鋼板（厚：０.４～０.６㎜）
・断熱材：硬質ウレタンフォーム（厚：２５㎜～１００㎜）
・防湿材：アスファルトルーフィング９４０他
・野地板：硬質木毛セメント板（厚：２５㎜～３０㎜）
※金属板の鋼種、防湿材・断熱材の種類により耐火認定番号が異なります。
詳しくはお問い合わせ下さい。
使用条件
勾配
25/100以上
多雪地域はご相談下さい。
定尺工法
L=4,000mm（標準）
※上記以外の寸法についてはご相談下さい。
単位重量
横にスクロールできます。
（GL原板）
| 板厚 mm |
働き巾 mm |
単位重量 | |
|---|---|---|---|
| kg/㎡ | |||
| 0.4 | 225 | 4.8 | |
| 0.5 | 225 | 5.9 | |
| 0.6 | 225 | 7.0 | |
※単位重量はアルミ亜鉛合金めっき鋼板（ガルバリウム鋼板）の値を採用しています。
