外壁｜サンドイッチパネル
-
-
高い機能性と美しさをかね備えた外装材

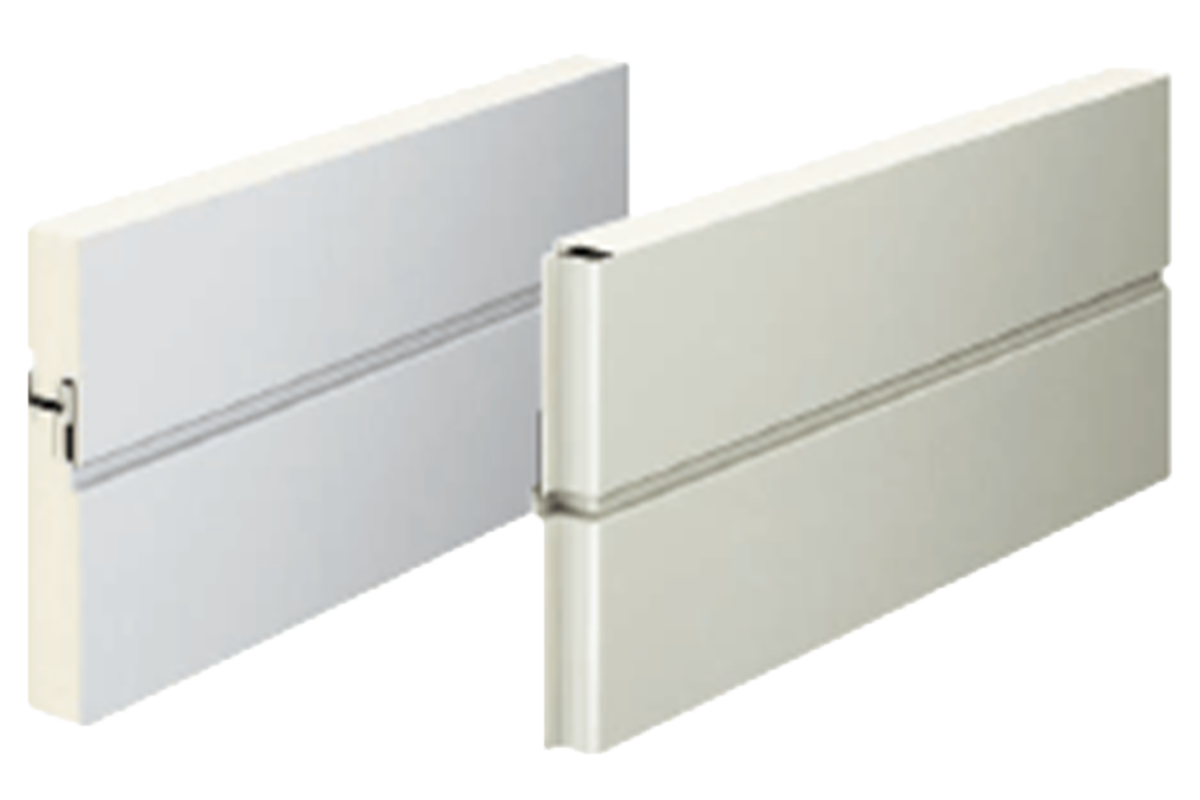

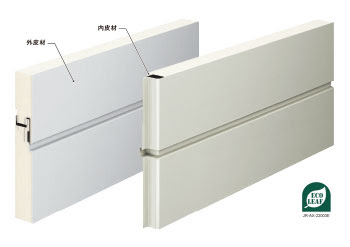

イソバンドBL®は、幅広でフラットな意匠性にすぐれた断熱壁パネル。また、イソバンドBL® -Hは端部箱折り仕様、縦ジョイントカバーを必要としないシーリング仕上げで、洗練された美しい外観に仕上げることができます。高い機能性で建物の性能を高めます。

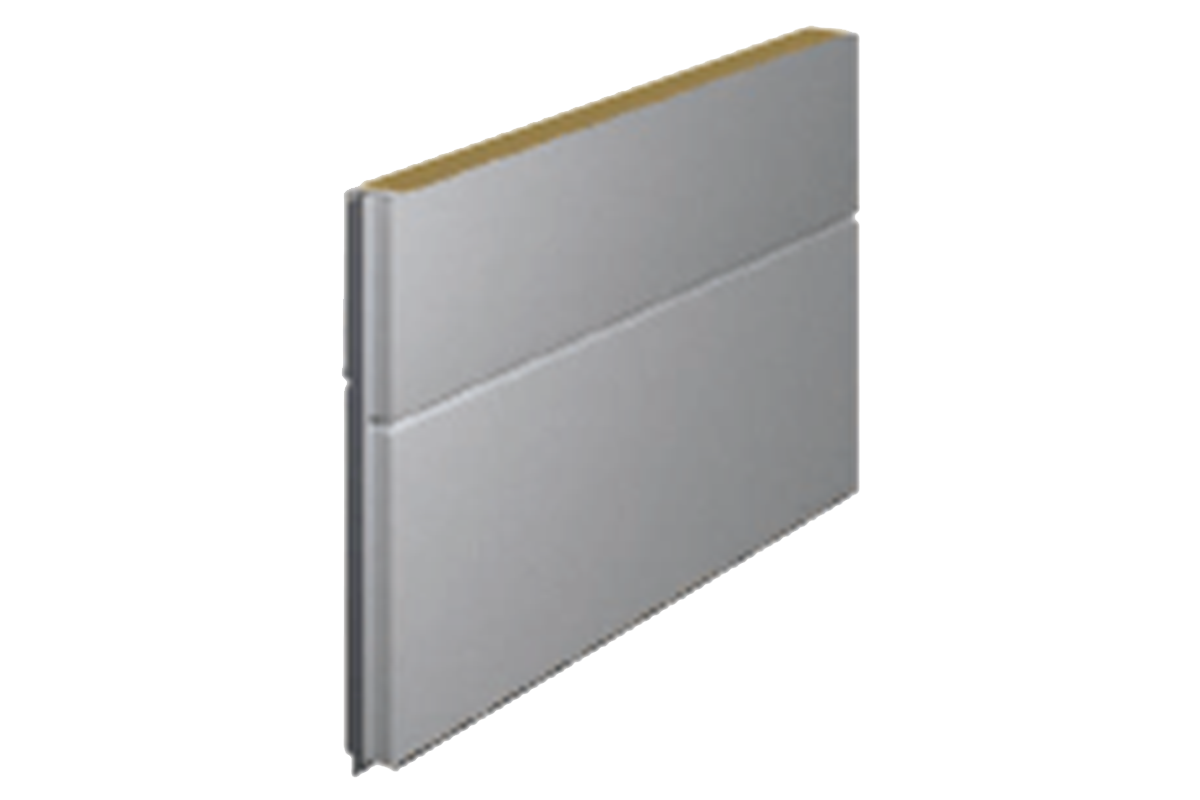

耐火イソバンドPro®は、金属サンドイッチパネルの幅広でフラットな意匠性はそのままに、高い耐火性を付加しました。細部の作りこみで、よりシャープな外観を実現しています。
※イソバンドBL、イソバンドBL-H、耐火イソバンドPro、Aウェーブ、SGL、NISC PANEL、ガルバリウム鋼板は、日鉄鋼板株式会社の登録商標です。
ホームページはこちら
http://panel.niscs.nipponsteel.com/
サンドイッチパネル防火・耐火構造認定一覧
横にスクロールできます。
| 区 分 | 認定番号 | 製品名 | 取り付け方法 | 張方向 | 下地間隔 ㎜ |
||
|---|---|---|---|---|---|---|---|
| 外壁 | 不燃材料 | NM-4441-3 | イソバンドBL-H 25・35・50㎜ （フラット） |
－ | － | ||
| イソバンドBL 25・35・50㎜ （フラット） |
|||||||
| NM-4643 | イソバンドBL-H 25・35・50㎜ （Aウェーブ）※1 |
||||||
| イソバンドBL 25・35・50㎜ （Aウェーブ）※1 |
|||||||
| NM-3994-3 | 耐火イソバンドPro 50・75㎜ |
||||||
| 耐火構造 （非耐力） |
60分 | FP060NE-0199 | 耐火イソバンドPro 75㎜ | ドリルビス止め | 縦・横 | 2000以下 | |
| FP060NE-9305※7 | 耐火イソバンドPro 50㎜ | ドリルビス止め＋吹付ロックウール30㎜ | - | ||||
| FP060NE-0205（1） | 耐火イソバンドPro 50㎜ | ドリルビス止め＋内装※2a | 2000以下 | ||||
| FP060NE-0205（2） | ドリルビス止め＋内装※2b | ||||||
| 30分 | FP030NE-0200 | 耐火イソバンドPro 50㎜ | ドリルビス止め | 縦・横 | 2000以下 | ||
| 準耐火構造 （非耐力） |
45分 | QF045NE-0054-2（1） | イソバンドBL-H／BL 25・35・50㎜ （フラット、Aウェーブ） |
ドリルビス止め＋内装※3 | 縦・横 | 1500以下 | |
| QF045NE-0054-2（2） | ドリルビス止め＋内装※4 | ||||||
| 防火構造 | PC030NE-0275-2（1） | イソバンドBL-H／BL 25・35・50㎜ （フラット、Aウェーブ） |
ドリルビス止め＋内装※5 | 縦・横 | 1500以下 | ||
| PC030NE-0275-2（2） | ドリルビス止め＋内装※6 | ||||||
| PC030NE-0278-2 | イソバンドBL-H／BL 25・35・50㎜ ＋石膏ボード15㎜以上 （フラット、Aウェーブ） |
ドリルビス止め | |||||
※1 Aウェーブは、フッ素塗装となります。
※2 内装材の種類
a. 強化石膏ボード12.5㎜以上×2枚
b. 強化石膏ボード12.5㎜以上×2枚
＋グラスウール15㎜以上
強化石膏ボード12.5㎜以上×2枚
＋ロックウール25㎜以上
※3 内装材の種類
・ 石膏ボード12.5㎜以上×2枚
※4 内装材の種類
・ 石膏ボード12.5㎜以上×2枚
＋グラスウール50mm以上
・ 石膏ボード12.5㎜以上×2枚
＋ロックウール50㎜以上
※5 内装材の種類
・ 石膏ボード12.5mm以上
※6 内装材の種類
・ 石膏ボード12.5㎜以上＋グラスウール50㎜以上
・ 石膏ボード12.5㎜以上＋ロックウール50㎜以上
※7 ロックウール工業会 各社個別認定
建築基準法における製品適用範囲
横にスクロールできます。
| 耐火建築物 （法2条 9の2） |
準耐火建築物 （法2条 9の3） | 法22条区域内の建築物 （法22、23条） | その他 | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| イ準耐 | ロ準耐 | |||||||||||
| 主要構造部が 耐火構造 |
主要構造部が準耐火構造 （法2条 9の3 － イ） |
1：外壁耐火 （令109条の3 － 1） |
2：主要構造部が不燃構造 （令109条の3 － 2） |
主要構造部が木造 | その他 | － | ||||||
| 延焼部分 | その他の部分 | 延焼部分 | その他の部分 | 延焼部分 | その他の部分 | 延焼部分 | その他の部分 | 延焼部分 | ||||
| 外壁 （非耐力） |
耐火構造 60分 |
耐火構造 30分 |
準耐火構造 45分 |
準耐火構造 30分 |
耐火構造 60分 |
耐火構造 30分 |
防火構造 | 準不燃材料 | 準防火構造 | 認定不要 全製品使用可能 |
||
| イソバンドBL-H イソバンドBL （フラット） |
25㎜ | － | － | ［Ａ］ QF045NE-0054-2（1） QF045NE-0054-2（2） |
－ | － | PC030NE-0275-2（1） PC030NE-0275-2（2） PC030NE-0278-2 ※認定[Ａ]でも可 |
NM-4441-3 | － | |||
| 35㎜ | ||||||||||||
| 50㎜ | ||||||||||||
| イソバンドBL-H イソバンドBL （Aウェーブ） |
25㎜ | NM-4643 | ||||||||||
| 35㎜ | ||||||||||||
| 50㎜ | ||||||||||||
| 耐火イソバンドPro | 50㎜ | FP060NE-0205（1） | FP030NE-0200 | FP060NE-0205（1） | FP030NE-0200 | FP060NE-0205（1） | FP030NE-0200 | NM-3994-3 | ||||
| FP060NE-0205（2） | FP060NE-0205（2） | FP060NE-0205（2） | ||||||||||
| FP060NE-9305 | FP060NE-9305 | FP060NE-9305 | ||||||||||
| 75㎜ | FP060NE-0199 | |||||||||||
［出典：日鉄鋼板（株）NISCPANELシリーズ製品カタログP.18、P.19、P.66］
