外壁｜サンドイッチパネル
耐火イソバンドPro®
-
-

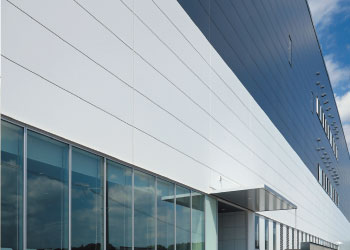

長尺、幅広で平坦な外観。深目地、シャープエッジの採用で、より陰影に富む外観を演出。
ロックウールが窯業系パネルの3倍の断熱効果を発揮。
耐火建築物をはじめ広い範囲で使用可能。認定胴縁間隔は最大 2m。
特殊嵌合形状により高い耐風圧強度を実現。
耐汚染、耐候性にすぐれた塗装鋼板を使用。
長尺で胴縁間隔が広く、工期短縮、現場作業負荷の軽減が可能。
※ 耐火イソバンドPro、SGL、NISC PANEL、ガルバリウム鋼板は、日鉄鋼板株式会社の登録商標です。
ホームページはこちら
http://panel.niscs.nipponsteel.com/
仕様
-

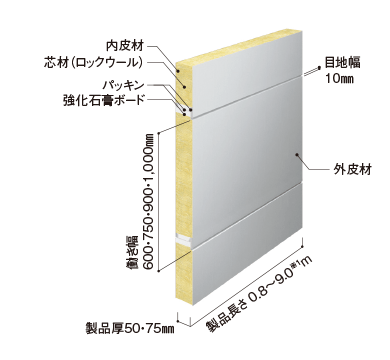

構造
-
標準仕様
芯材 ロックウール 製品厚㎜ 50 75 働き幅㎜ 600・750*・900・1000* 製品長さm 0.8～9.0※1
ご指定寸法で受注生産いたします質量kg/㎡ 19.0 24.0 形状 フラット 外皮材 フッ素系塗装SGL・ポリエステル系塗装SGL（0.5mm） 内皮材 ポリエステル系塗装GL（0.5mm） 熱貫流率 0.88W/㎡K 0.63W/㎡K ※1 製品長0.8m 未満についてはご相談ください。
＊所要納期が異なりますので、事前にご相談ください。
標準色
［外皮材※2］フッ素系塗装SGL
-
OF321S
シルバーFS -
OEM18S
ゴールドメタリックFS -
OF201S
コーラルホワイトFS -
OF301S
ガンメタリックグレーFS※3
［外皮材※2］ポリエステル系塗装SGL（耐汚染性）
-
O371PS
シルバーPS -
O621PS
サンドホワイトPSz -
O701PS
アイボリーPS -
O721PS
オフホワイトPS
［内皮材］ポリエステル系塗装GL
-
O721WA
オフホワイト
※2 塗装ガルバリウム鋼板JIS G3322：2019に定められる4～6類クラス（遮熱鋼板）の日射反射率（40％以上）を有しています。
（ガンメタリックグレーを除く）
※3 Aウェーブのみの対応となります。
ディスプレイのため実物との色相は多少異なります。また、フッ素系塗装SGLとポリエステル系塗装SGLでは色名が同じでも色相が異なります。
-

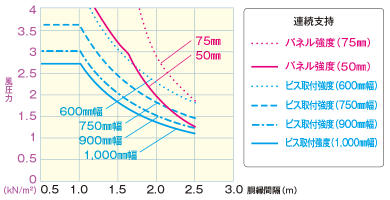

風圧力による胴縁間隔（建物高さ60m以下の場合）
◎パネル強度はパネル曲げ強度およびℓ/150のたわみ制限による。
ビス取付強度は負圧に対するビス取付部の強度による。
上記グラフは建物高さ60m以下に適用。60mを超える場合は別途ご相談ください。［出典：日鉄鋼板（株）NISCPANELシリーズ製品カタログP.30、P.31］
-

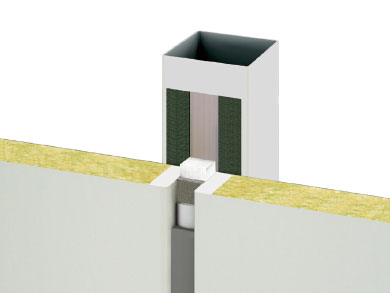

縦ジョイント部詳細
イソバンドBL®-H

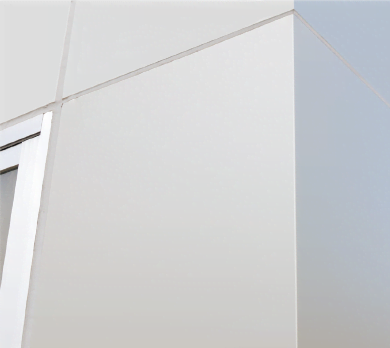

オプション 直角コーナーパネル
-
直角コーナーパネルは、建物の輪郭をよりシャープでスタイリッシュに仕上げるためのパネルで、個性的で美しい建築デザインを実現することができます。また、求められる建物の性能に合わせて採用していただけるよう各種サンドイッチパネルに対応しています。
-
対応製品
- イソバンドBL-H
- イソバンドBL
- 耐火イソバンドPro
- ※イソバンドBL-H ／ BLの厚50㎜には未対応です。
- ※イソバンドBL-H ／ BLについては横目地にシーリングが必要です。
- ※形状はフラットのみです。
-
-
対応製品
-
［出典：日鉄鋼板（株）NISCPANELシリーズ製品カタログP.32、P.39］
サンドイッチパネル防火・耐火構造認定一覧
横にスクロールできます。
| 区 分 | 認定番号 | 製品名 | 取り付け方法 | 張方向 | 下地間隔㎜ | ||
|---|---|---|---|---|---|---|---|
| 外壁 | 不燃材料 | NM-4441-3 |
イソバンドBL-H
25・35・50㎜ （フラット） |
- | - | ||
|
イソバンドBL
25・35・50㎜ （フラット） |
|||||||
| NM-4643 |
イソバンドBL-H
25・35・50㎜ （Aウェーブ）※1 |
||||||
| イソバンドBL 25・35・50㎜ （Aウェーブ）※1 | |||||||
| NM-3994-3 |
耐火イソバンドPro
50・75㎜ |
||||||
|
耐火構造
（非耐力） |
60分 | FP060NE-0199 | 耐火イソバンドPro 75㎜ | ドリルビス止め | 縦・横 | 2000以下 | |
| FP060NE-9305※7 | 耐火イソバンドPro 50㎜ | ドリルビス止め＋吹付ロックウール30㎜ | - | ||||
| FP060NE-0205（1） | 耐火イソバンドPro 50㎜ | ドリルビス止め＋内装※2a | 2000以下 | ||||
| FP060NE-0205（2） | ドリルビス止め＋内装※2b | ||||||
| 30分 | FP030NE-0200 | 耐火イソバンドPro 50㎜ | ドリルビス止め | 縦・横 | 2000以下 | ||
|
準耐火構造
（非耐力） |
45分 | QF045NE-0054-2（1） |
イソバンドBL-H／BL 25・35・50㎜
（フラット、Aウェーブ） |
ドリルビス止め＋内装※3 | 縦・横 | 1500以下 | |
| QF045NE-0054-2（2） | ドリルビス止め＋内装※4 | ||||||
| 防火構造 | PC030NE-0275-2（1） |
イソバンドBL-H／BL 25・35・50㎜
（フラット、Aウェーブ） |
ドリルビス止め＋内装※5 | 縦・横 | 1500以下 | ||
| PC030NE-0275-2（2） | ドリルビス止め＋内装※6 | ||||||
| PC030NE-0278-2 |
イソバンドBL-H／BL 25・35・50㎜
＋石膏ボード15㎜以上 （フラット、Aウェーブ） |
ドリルビス止め | |||||
- ※1 Aウェーブは、フッ素塗装となります。
- ※2 内装材の種類
- a. 強化石膏ボード12.5㎜以上×2枚
- b. 強化石膏ボード12.5㎜以上×2枚
- ＋グラスウール15㎜以上
- 強化石膏ボード12.5㎜以上×2枚
- ＋ロックウール25㎜以
- ※3 内装材の種類
- ・ 石膏ボード12.5㎜以上×2枚
- ※4 内装材の種類
- ・ 石膏ボード12.5㎜以上×2枚
- ＋グラスウール50mm以上
- ・ 石膏ボード12.5㎜以上×2枚
- ＋ロックウール50㎜以上
- ※5 内装材の種類
- ・ 石膏ボード12.5mm以上
- ※6 内装材の種類
- ・ 石膏ボード12.5㎜以上＋グラスウール50㎜以上
- ・ 石膏ボード12.5㎜以上＋ロックウール50㎜以上
- ※7 ロックウール工業会 各社個別認定
建築基準法における製品適用範囲
横にスクロールできます。
| 耐火建築物 （法2条 9の2） |
準耐火建築物 （法2条 9の3） | 法22条区域内の建築物 （法22、23条） | その他 | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| イ準耐 | ロ準耐 | |||||||||||
| 主要構造部が 耐火構造 |
主要構造部が準耐火構造 （法2条 9の3 － イ） |
1：外壁耐火 （令109条の3 － 1） |
2：主要構造部が不燃構造 （令109条の3 － 2） |
主要構造部が木造 | その他 | － | ||||||
| 延焼部分 | その他の部分 | 延焼部分 | その他の部分 | 延焼部分 | その他の部分 | 延焼部分 | その他の部分 | 延焼部分 | ||||
| 外壁 （非耐力） |
耐火構造 60分 |
耐火構造 30分 |
準耐火構造 45分 |
準耐火構造 30分 |
耐火構造 60分 |
耐火構造 30分 |
防火構造 | 準不燃材料 | 準防火構造 | 認定不要 全製品使用可能 |
||
| イソバンドBL-H イソバンドBL （フラット） |
25㎜ | － | － | ［Ａ］ QF045NE-0054-2（1） QF045NE-0054-2（2） |
－ | － | PC030NE-0275-2（1） PC030NE-0275-2（2） PC030NE-0278-2 ※認定[Ａ]でも可 |
NM-4441-3 | － | |||
| 35㎜ | ||||||||||||
| 50㎜ | ||||||||||||
| イソバンドBL-H イソバンドBL （Aウェーブ） |
25㎜ | NM-4643 | ||||||||||
| 35㎜ | ||||||||||||
| 50㎜ | ||||||||||||
| 耐火イソバンドPro | 50㎜ | FP060NE-0205（1） | FP030NE-0200 | FP060NE-0205（1） | FP030NE-0200 | FP060NE-0205（1） | FP030NE-0200 | NM-3994-3 | ||||
| FP060NE-0205（2） | FP060NE-0205（2） | FP060NE-0205（2） | ||||||||||
| FP060NE-9305 | FP060NE-9305 | FP060NE-9305 | ||||||||||
| 75㎜ | FP060NE-0199 | |||||||||||
［出典：日鉄鋼板（株）NISCPANELシリーズ製品カタログP.18、P.19、P.66］
