折版｜重ねタイプ
折版 W-500
-
東北新幹線・如来堂川スノーシェルター（青森県）
-
重ねタイプの中型折版です。
折版の強度を保持しながら、働き巾を広げ、ボルトの締め数を少なくし、経済性と工期の短縮を図っています。
仕様
-
標準断面図
-
仕様
屋根30分耐火構造認定
FP030RF-9326
・各種めっき鋼板（厚：０.６～１.０㎜）
・ステンレス鋼板（厚：０.６、０.８㎜）
・無機質高充填フォーム裏貼りFP030RF-9325
・各種めっき鋼板（厚：０.６～１.０㎜）
・ステンレス鋼板（厚：０.６、０.８㎜）
・無機質ガラス繊維シート裏貼り※金属板の鋼種、裏貼り材の種類などにより耐火認定番号が異なります。詳しくはお問い合わせ下さい。
断面性能
横にスクロールできます。
（鋼板）
| 板厚/mm | 単位重量 | 正圧 | 負圧 | |||
|---|---|---|---|---|---|---|
| kg/m | kg/m² | lxcm⁴/m | Zxcm³/m | lxcm⁴/m | Zxcm³/m | |
| 0.6 | 4.49 | 8.98 | 265 | 33.3 | 239 | 26.6 |
| 0.8 | 5.93 | 11.96 | 360 | 43.6 | 347 | 40.6 |
| 1.0 | 7.36 | 14.72 | 460 | 54.8 | 444 | 51.0 |
※単位重量はアルミ亜鉛合金めっき鋼板（ガルバリウム鋼板）の値を採用しています。
※断面性能は、JIS A 6514曲げ耐力試験に基づいて算出した数値です。
-
使用材料と板厚
アルミ亜鉛合金めっき鋼板
カラーアルミ亜鉛合金めっき鋼板
フッ素アルミ亜鉛合金めっき鋼板0.6〜1.0
NS耐酸被覆鋼板
0.6・0.8
カラーステンレス鋼板
※材種はお問い合わせ下さい。0.6・0.8
［単位:mm］
※上記以外の材料についてはご相談下さい。 -
使用条件
勾配
3/100以上
（3/100未満の緩勾配についてはご相談下さい。）自然曲げ半径
R≧500mラジアル加工
R≧450mm
-
許容梁間
-

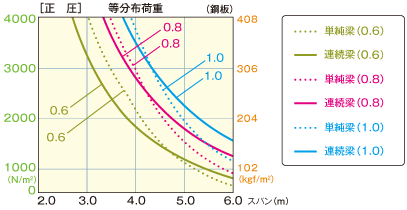

※上図は屋根材の曲げ応力度、たわみ量及び、緊定部耐力に基づくグラフです。
※耐火認定上の許容梁間についてはご相談下さい。
