機能性折版｜断熱

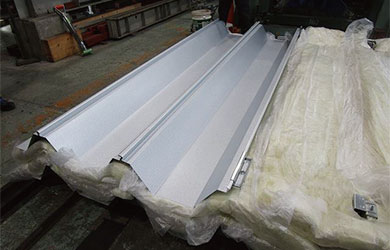

高性能ダブルパック（H200）
-
-
ZEBやカーボンニュートラルに貢献する為、断熱性能を向上させた折版工法です。
ダブルパックの利点である軽量・緩勾配の特徴を活かしつつ、グラスウールを従来の2倍(100ｍｍ×2)充填する事で、高い断熱性能を確保しました。
下弦材にパンチング加工を施す事で「吸音ダブルパックH200」も選択できます。
仕様
-

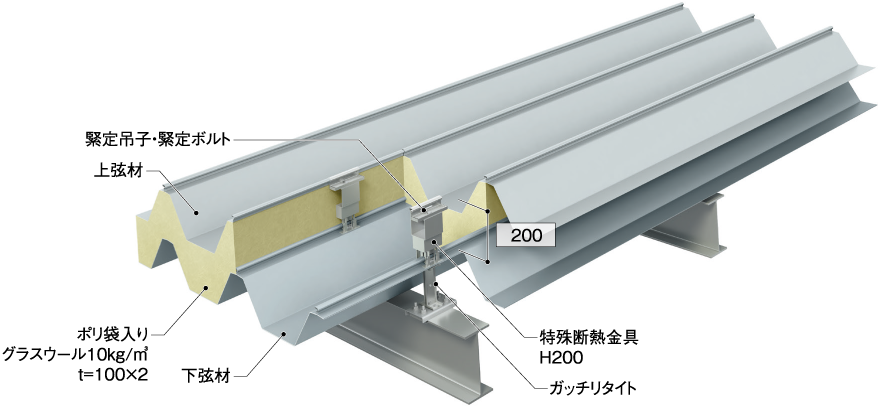

標準断面図
高断熱ダブルパック
丸馳折版Ⅱ型 ・ 丸馳折版Ⅱ型
※下弦材(パンチング仕様）で強化型吸音ダブルパックも対応可。(低音域での吸音率を大幅改善）
-
仕様
屋根30分耐火構造認定
FP030RF-1806-1（1）
・各種めっき鋼板
・上弦下弦とも裏貼りなし
・耐酸被覆鋼板
・ステンレス鋼板（フェライト系のみ）
屋根重量
(鋼板)
横にスクロールできます。
| 板厚（t） 上弦+下弦 |
単位重量（kg/㎡） | |||
|---|---|---|---|---|
| 上弦材 | GW | 下弦材 | 合計 | |
| 0.8+0.6 | 9.88 | 3.04 | 7.48 | 20.4 |
| 0.8+0.8 | 9.88 | 3.04 | 9.88 | 22.8 |
吸音仕様
横にスクロールできます。
| 仕様 | 周波数（Hz） | |||||
|---|---|---|---|---|---|---|
| 125 | 250 | 500 | 1000 | 2000 | 4000 | |
| 一般仕様 | 0.22 | 0.14 | 0.12 | 0.05 | 0.00 | 0.00 |
| 下弦材裏貼 ガラス繊維シートt5 | 0.26 | 0.28 | 0.26 | 0.36 | 0.55 | 0.82 |
| 吸音丸Ⅱダブルパック（H100） | 0.64 | 0.68 | 0.49 | 0.31 | 0.25 | 0.28 |
| 吸音丸Ⅱダブルパック（H200） | 1.22 | 1.00 | 0.77 | 0.43 | 0.40 | 0.40 |
※実測値
-
各種性能確認試験
断熱試験
-

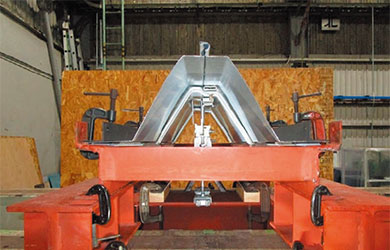

疲労試験
