機能性折版｜断熱・遮音

音断おとだんルーフ®シリーズ

  • 折版屋根をベースに断熱材・吸音材を組合せ、各種性能試験より高性能を実現した屋根シリーズです。

    多目的ホールや大空間体育施設の計画に、軽量・高断熱・高遮音・高吸音を確保します。

    折版の特徴である軽量・緩勾配対応に加え、工期短縮かつ経済性の追求にも貢献します。

仕様

標準断面図　※遮音性能・吸音性能・断熱性能は各物件の設計要求に合わせて調整します。

  • 音断ルーフ Type.Ⅰ

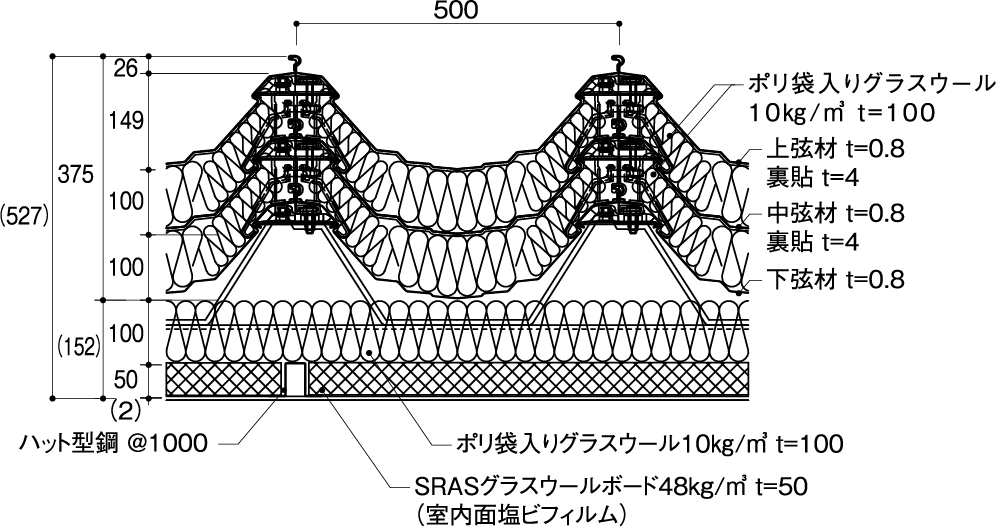

    トリプルパック（丸馳折版ロックⅡ型）

  • 屋根30分耐火構造認定

    FP030RF-1939（5）

    ・　各種めっき鋼板
    ・　ステンレス鋼板（フェライト系のみ）
    ・　上弦材・中弦材：裏貼りあり
    ・　ポリ袋入りグラスウール

    屋根重量

    約43kg/m2

    遮音等級

    Dr-55

    吸音性能

    吸音率
    500（Hz） 1000（Hz）
    1.15 1.09

    ※グラスウールメーカーの試験値

    遮音性能

    透過損失値（dB）
    500（Hz） 1000（Hz）
    57.2 67.0

    ※実測値

  • 音断ルーフ Type.Ⅱ

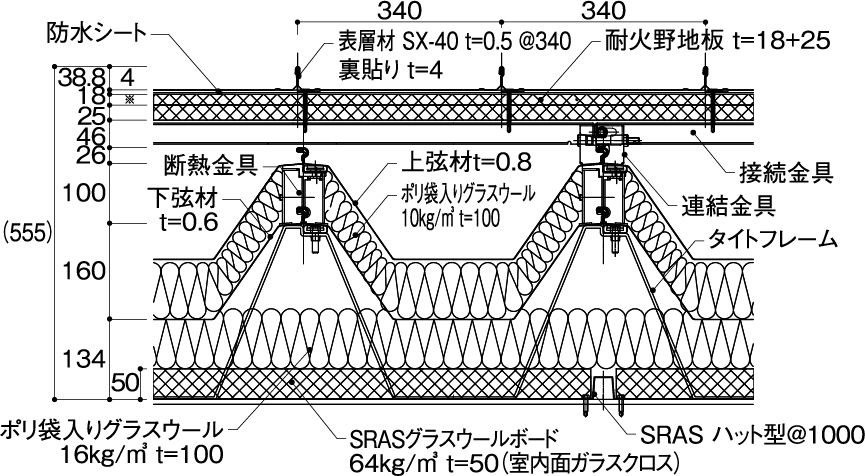

    トリプルパック（SX-40・丸馳折版Ⅱ型ダブルパック）

  • 屋根30分耐火構造認定

    FP030RF-2039（2）

    ・　各種めっき鋼板
    ・　葺材：裏貼りあり、折版：裏貼りなし
    ・　耐火野地板2層
    ・　ポリ袋入りグラスウール
    ・　SRASグラスウールボード

    屋根重量

    約98kg/m2

    遮音等級

    Dr-60

    吸音性能

    吸音率
    500（Hz） 1000（Hz）
    0.9 0.83

    ※実測値

    遮音性能

    透過損失値（dB）
    500（Hz） 1000（Hz）
    63.3 70.4

    ※実測値

  • 音断ルーフ Type.Ⅲ

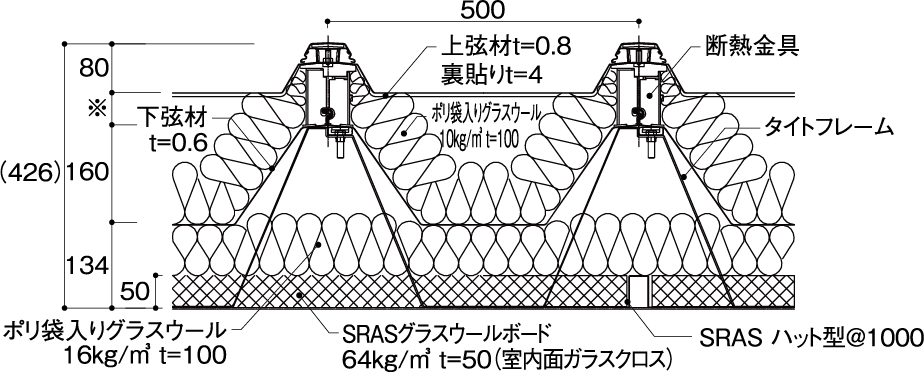

    ダブルパック（F-80・丸馳折版Ⅱ型）

  • 屋根30分耐火構造認定

    FP030RF-1858-1（14）

    ・　各種めっき鋼板
    ・　上弦材：裏貼りあり、下弦材：裏貼りなし
    ・　ポリ袋入りグラスウール
    ・　SRASグラスウールボード

    屋根重量

    約31kg/m2

    遮音等級

    Dr-55

    吸音性能

    吸音率
    500（Hz） 1000（Hz）
    0.9 0.83

    ※実測値

    遮音性能

    透過損失値（dB）
    500（Hz） 1000（Hz）
    59.8 65.4

    ※実測値

この製品を採用した施工事例

長崎市交流拠点施設・運営事業MICE施設 新築工事
同タイプの製品

ダブルパック®

高性能ダブルパック（H200）

吸音ダブルパック®

SRAS®
