改修|金属

サンコールーフロック®85

  •

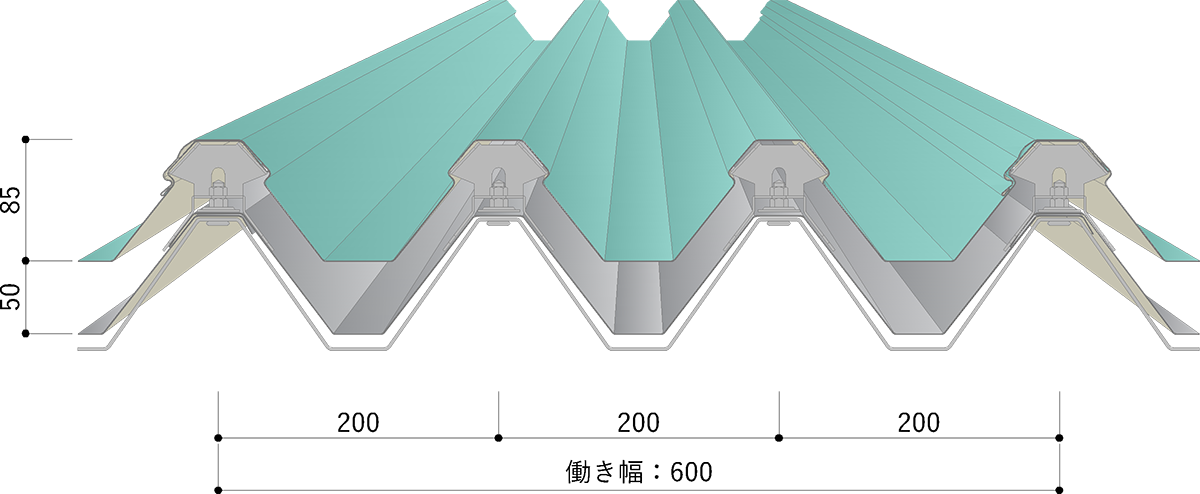

    折版屋根の改修工法

    嵌合式のため、踏込むだけのワンタッチ施工。
    従来のルーフデッキと比べ、施工スピードが約60%低減しました。

    折版に穴をあけないことでボルト部からの腐食や漏水のリスクが無くなりました。

    嵌合式の採用で、表面・裏面共にスマートなデザインを実現しました。

    既存のルーフデッキ(H85~88)の上に重ね葺きが出来ます。
    グラスウール(50mm)を入れることで断熱性能が向上します。

仕様

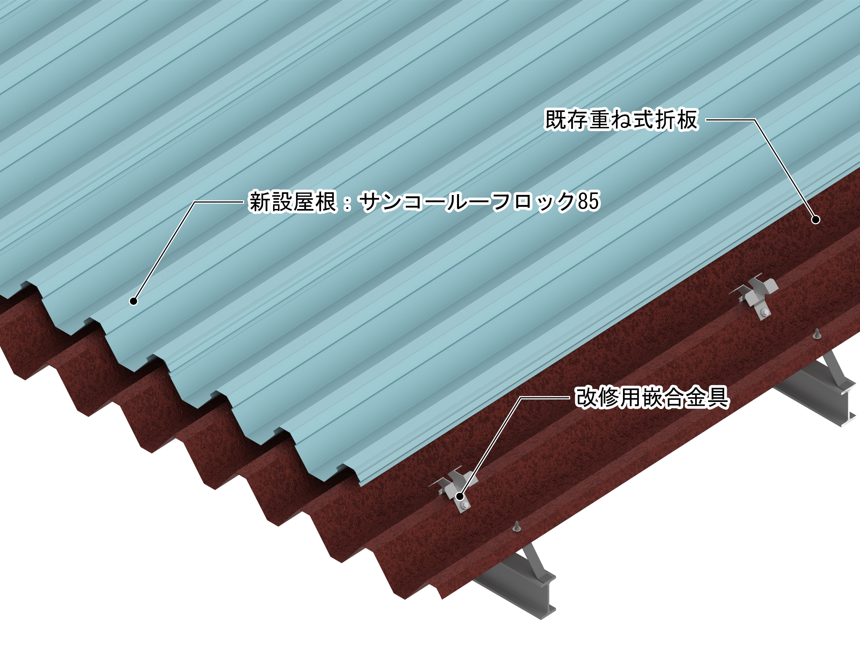

  • 構成図(イメージ)

    カバー改修

  • 仕様

    屋根30分耐火構造認定

    • FP030RF-1895(1)

      各種めっき鋼板(厚:0.8㎜)

      裏貼り無し

      FP030RF-1895(2)

      各種めっき鋼板(厚:0.8㎜)

      上葺材:ポリエチレンフォーム裏貼り

      無機質高充填フォーム裏貼り

      下葺材:裏貼りなし

    • FP030RF-1895(3)

      各種めっき鋼板(厚:0.8㎜)

      上葺材:裏貼りなし

      下葺材:ポリエチレンフォーム裏貼り

      無機質高充填フォーム裏貼り

      FP030RF-1895(4)

      各種めっき鋼板(厚:0.8㎜)

      上葺材:ポリエチレンフォーム裏貼り

      無機質高充填フォーム裏貼り

      下葺材:ポリエチレンフォーム裏貼り

      無機質高充填フォーム裏貼り

    金属板の鋼種、裏貼り材の種類などにより耐火認定番号が異なります。
    詳しくはお問い合わせ下さい。

断面性能

(鋼板)

横にスクロールできます。

板厚/mm 正圧 負圧
lxcm⁴/m Zxcm³/m lxcm⁴/m Zxcm³/m
0.6 89.9 21.0 75.3 16.3
0.8 130.1 29.8 100.2 21.1
  • 単位重量

    (鋼板)

    板厚/mm 単位重量
    kg/m kg/m²
    0.6 5.07 8.45
    0.8 6.69 11.15
  • 使用条件

    原板幅
    1032mm

    勾配
    3/100以上
    (3/100未満の緩勾配についてはご相談下さい。)

    自然曲げ半径
    R≧250m

    製品長さ
    t0.8:3~18m
    t0.6:3~12m

    使用制限
    現場成型対応不可

  • 許容梁間

※上図は屋根材の曲げ応力度、たわみ量及び、緊定部耐力に基づくグラフです。
※耐火認定上の許容梁間についてはご相談下さい。
※ダブルパックについてはご相談下さい。
※嵌合可能梁間は3mとなります。梁間3mを超える場合は別途ご相談下さい。
