縦葺|立馳タイプ

立馳 E-20

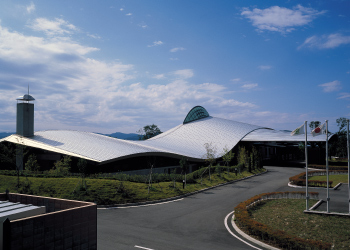

  • 龍の舞ゴルフクラブ(福島県)

  • 馳高を20mmとしたことでSX-40よりもフラットなイメージを表現できます。

    吊子を使わず、さらに上馳をワンタッチではめ込んで馳締めするクリップレス工法のため、高い経済性と施工性を実現しています。

    成型時にホットメルトシールを馳部に充填し、強固に馳締めすることで高い水密性を確保しています。

仕様

  • 標準断面図

  • 仕様

    屋根30分耐火構造認定

    FP030RF-1978 ※
    ・各種めっき鋼板(厚:0.4㎜)
    ・ステンレス鋼板(厚:0.4㎜)(フェライト系のみ)
    ・断熱材:無し
    ・防湿材:アスファルトルーフィング940他
    ・野地板:硬質木毛セメント板(厚:25㎜以上)

    FP030RF-1982 ※
    ・各種めっき鋼板(厚:0.4㎜)
    ・ステンレス鋼板(厚:0.4㎜)(フェライト系のみ)
    ・断熱材:硬質ウレタンフォーム(厚:25~100㎜)
    ・防湿材:アスファルトルーフィング940他
    ・野地板:硬質木毛セメント板(厚:25㎜以上)

    ※全てのたるき(Cー100×50)が床上より4m以上の案件に限る。
     該当しない場合はお問い合わせ下さい

    ※外壁面へのご使用については、ご相談ください。

  • 使用材料と板厚

    アルミ亜鉛合金めっき鋼板
    カラーアルミ亜鉛合金めっき鋼板
    フッ素アルミ亜鉛合金めっき鋼板

    0.4

    カラーステンレス鋼板
    ※材種はお問い合わせ下さい。

    0.4

    [単位:mm]
    ※上記以外の材料についてはご相談下さい。

  • 使用条件

    勾配
    5/100以上
    (5/100未満の緩勾配についてはご相談下さい。)

    自然曲げ半径
    R≧8m

    働き巾
    400mm

  • 単位重量

    (鋼板)

    横にスクロールできます。

    板厚/mm 単位重量
    kg/m kg/m²
    0.4 1.78 4.45

    ※単位重量はアルミ亜鉛合金めっき鋼板(ガルバリウム鋼板)の値を採用しています。
