縦葺|立馳タイプ

立馳 SX-40

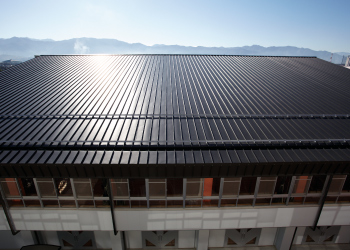

  • フラットタイプ | 甲府市山城小学校屋内運動場(山梨県)

  • 全体的にフラットな印象を与えつつ、高さ40mmの立馳がアクセントになる屋根です。

    化粧キャップを馳部分に設置することで高級感が増します。

    屋根材は、通し吊子による連続拘束を採用したことで高い耐風圧性能を有しています。

    馳高を40mmの巻馳タイプにし、馳内部に独立発泡体のシーラーを充填することで、高い水密性を有しています。

    テーパー加工とカービング加工で各種の屋根形状に対応可能です。(オプション)

仕様

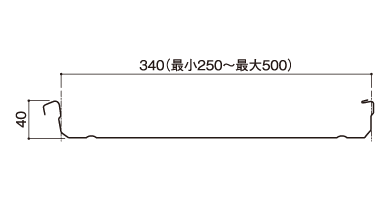

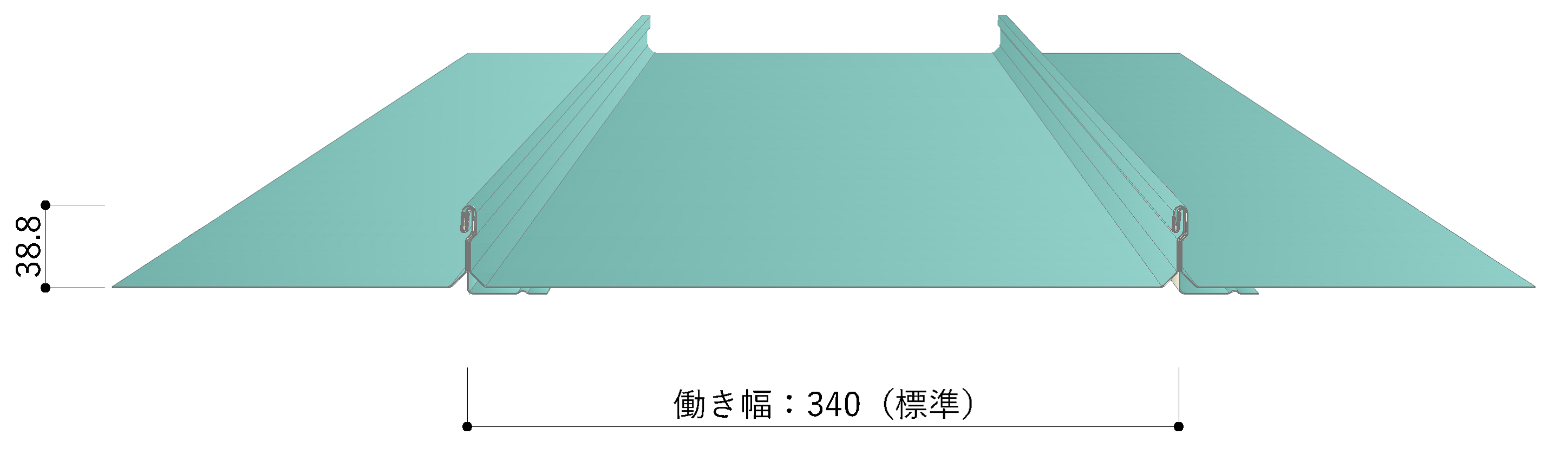

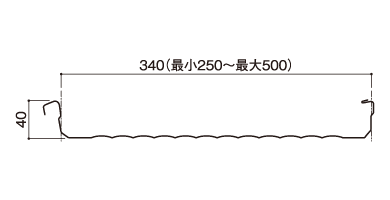

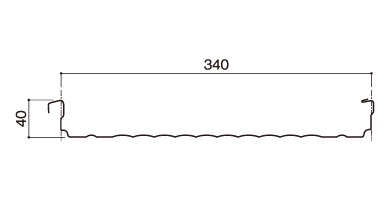

  • 標準断面図

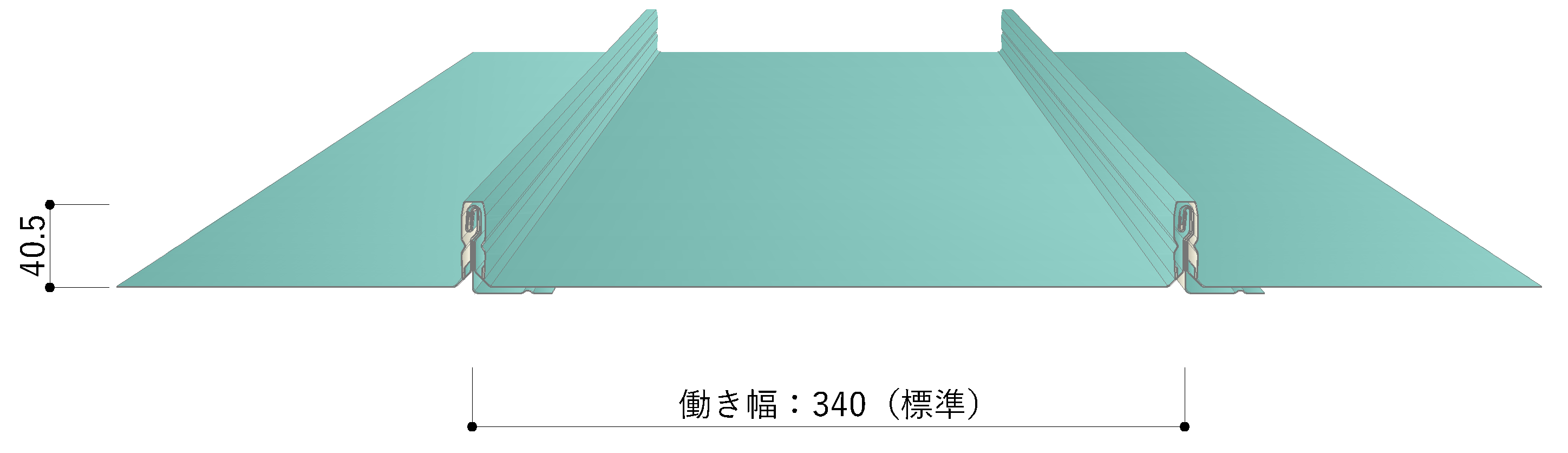

    化粧キャップタイプ

  • 仕様

    屋根30分耐火構造認定

    FP030RF-1978 ※
    ・各種めっき鋼板(厚:0.5、0.6㎜)
    ・ステンレス鋼板(厚:0.5㎜)(フェライト系のみ)
    ・断熱材:無し
    ・防湿材:アスファルトルーフィング940他
    ・野地板:硬質木毛セメント板(厚:25㎜以上)

    FP030RF-1982 ※
    ・各種めっき鋼板(厚:0.5、0.6㎜)
    ・ステンレス鋼板(厚:0.5㎜)(フェライト系のみ)
    ・断熱材:硬質ウレタンフォーム(厚:25~100㎜)
    ・防湿材:アスファルトルーフィング940他
    ・野地板:硬質木毛セメント板(厚:25㎜以上)

    ※全てのたるき(Cー100×50)が床上より4m以上の案件に限る。
     該当しない場合はお問い合わせ下さい

    ※外壁面へのご使用については、ご相談ください。

  • 使用材料と板厚

    アルミ亜鉛合金めっき鋼板
    カラーアルミ亜鉛合金めっき鋼板
    フッ素アルミ亜鉛合金めっき鋼板

    0.5・0.6

    カラーステンレス鋼板
    ※材種はお問い合わせ下さい。

    0.5

    [単位:mm]
    ※上記以外の材料についてはご相談下さい。

  • 使用条件

    勾配
    5/100以上
    (5/100未満の緩勾配についてはご相談下さい。)

    自然曲げ半径
    R≧60m

    ラジアル加工
    R≧10m

    働き巾
    標準タイプ……340mm
    (250mm~500mmまで対応可能)
    テーパー加工時…250mm~500mm

  • 単位重量

    (鋼板)

    横にスクロールできます。

    板厚/mm 化粧キャップタイプ キャップレスタイプ
    kg/m kg/m² kg/m kg/m²
    0.5 2.65 7.80 2.25 6.62
    0.6 3.15 9.27 2.67 7.86

    ※単位重量はアルミ亜鉛合金めっき鋼板(ガルバリウム鋼板)の値を採用しています。

  • 意匠

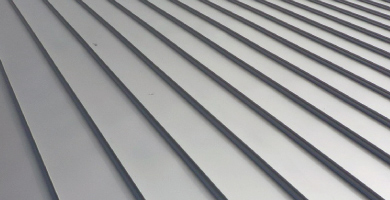

    ●フラットタイプ

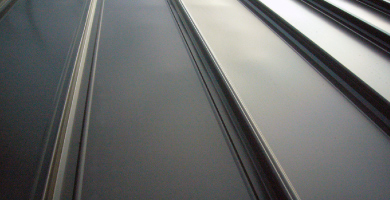

    ●リブタイプ

    フラットタイプにアクセントを加える意味で底面に2本のリブを付けています。

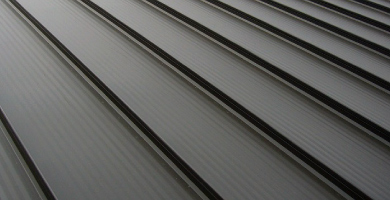

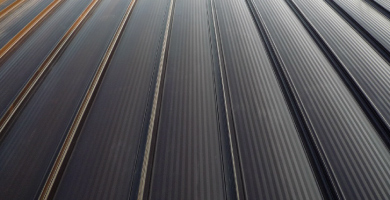

    ●ウェーブタイプ

    面歪を軽減する為、底面にタテサザナミを付けています。

    ●カービングタイプ

    曲率半径10m以上60m未満は、カービング成型を行う。カービング断面は、底面にタテサザナミを施した1タイプのみ。(ヨコサザナミ加工は不可)

  • 施工事例

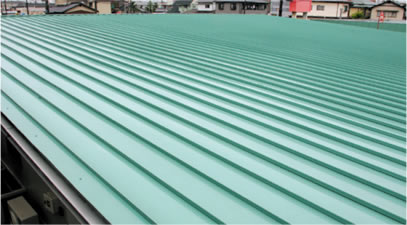

    フラットタイプ

    画像1

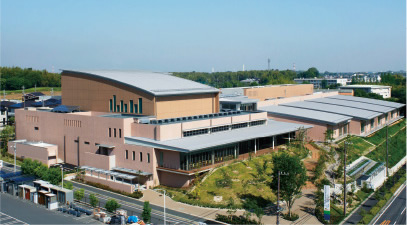

    おおぶ文化交流の杜(愛知県)

    フラットタイプ

    画像2

    おおぶ文化交流の杜(愛知県)

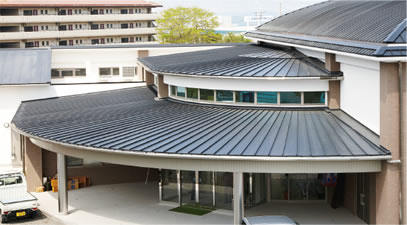

    フラットタイプ/テーパー加工

    画像3

    四国中央市中ノ庄公民館(愛媛県)

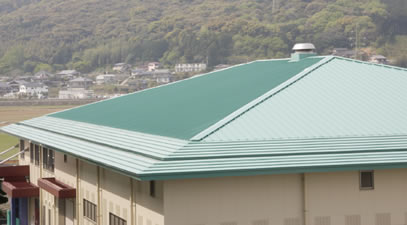

    フラットタイプ

    画像4

    JA佐伯中央大竹支店(広島県)

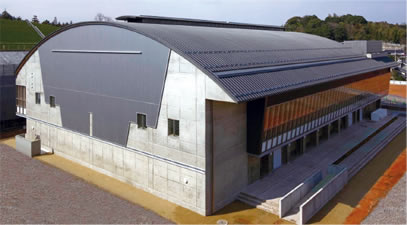

    カービングタイプ

    画像5

    松江市立東出雲中学校屋内運動場(島根県)
