縦葺|瓦棒タイプ

瓦棒 F-40K

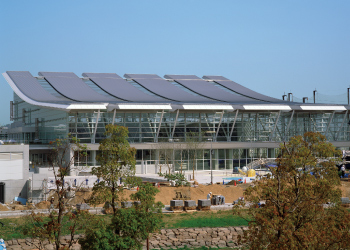

  • 松山中央公園プール・アクアパレットまつやま(愛媛県)

  • 長尺屋根の原点である「A号瓦棒葺」の長所である通し吊子の採用をそのままに、意匠面ではキャップ工法を採用しました。
    現場における馳締め作業を解消し、高級表面処理鋼板のキズつきをなくします。

    シャープな印象のF-40K。

仕様

  • 標準断面図(角型キャップ)

  • 仕様

    屋根30分耐火構造認定

    FP030RF-1978※
    ・各種めっき鋼板(厚:0.4~0.6㎜)
    ・ステンレス鋼板(厚:0.4、0.5㎜)(フェライト系のみ)
    ・断熱材:無し
    ・防湿材:アスファルトルーフィング940他
    ・野地板:硬質木毛セメント板(厚:25㎜以上)

    FP030RF-1982※
    ・各種めっき鋼板(厚:0.4~0.6㎜)
    ・ステンレス鋼板(厚:0.4、0.5㎜)(フェライト系のみ)
    ・断熱材:硬質ウレタンフォーム(厚:25~100㎜)
    ・防湿材:アスファルトルーフィング940他
    ・野地板:硬質木毛セメント板(厚:25㎜以上)

    ※全てのたるき(Cー100×50)が床上より4m以上の案件に限る。
    該当しない場合はお問い合わせ下さい。

単位重量

横にスクロールできます。



(鋼板)

板厚/mm 働き巾 単位重量
mm kg/m kg/m²
0.4 320 2.20 6.88
360 2.33 6.48
400 2.47 6.18
0.5 320 2.71 8.47
360 2.88 8.00
400 3.04 7.60
0.6 320 3.23 10.10
360 3.43 9.53
400 3.63 9.08

※単位重量はアルミ亜鉛合金めっき鋼板(ガルバリウム鋼板)の値を採用しています。

  • 使用材料と板厚

    アルミ亜鉛合金めっき鋼板
    カラーアルミ亜鉛合金めっき鋼板
    フッ素アルミ亜鉛合金めっき鋼板

    0.4〜0.6

    カラーステンレス鋼板
    ※材種はお問い合わせ下さい。

    0.4・0.5

    [単位:mm]
    ※上記以外の材料についてはご相談下さい。

  • 使用条件

    勾配
    5/100以上

    自然曲げ半径
    R≧50m

    カービング加工
    R≧15m
