縦葺|瓦棒タイプ

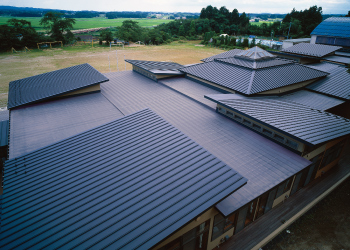

A号瓦棒葺
仕様
-
標準断面図
-
仕様
屋根30分耐火構造認定
FP030RF-1978※ ・各種めっき鋼板(厚:0.4、0.5㎜) ・ステンレス鋼板(厚:0.4㎜)(フェライト系のみ) ・断熱材:無し ・防湿材:アスファルトルーフィング940他 ・野地板:硬質木毛セメント板(厚:25㎜以上)FP030RF-1982※ ・各種めっき鋼板(厚:0.4、0.5㎜) ・ステンレス鋼板(厚:0.4㎜)(フェライト系のみ) ・断熱材:硬質ウレタンフォーム(厚:25~100㎜) ・防湿材:アスファルトルーフィング940他 ・野地板:硬質木毛セメント板(厚:25㎜以上)※全てのたるき(Cー100×50)が床上より4m以上の案件に限る。該当しない場合はお問い合わせ下さい。
-
使用材料と板厚
アルミ亜鉛合金めっき鋼板 カラーアルミ亜鉛合金めっき鋼板 フッ素アルミ亜鉛合金めっき鋼板0.4・0.5カラーステンレス鋼板 ※材種はお問い合わせ下さい。0.4[単位:mm] ※上記以外の材料についてはご相談下さい。
-
使用条件
勾配 5/100以上自然曲げ半径 R≧15m(カービング加工・弯曲は別)
単位重量
横にスクロールできます。
(鋼板)
板厚/mm | 働き巾 | 単位重量 | |
---|---|---|---|
mm | kg/m | kg/m² | |
0.4 | 321 | 1.89 | 5.89 |
364 | 2.03 | 5.58 | |
418 | 2.21 | 5.29 | |
0.5 | 321 | 2.33 | 7.26 |
364 | 2.50 | 6.87 | |
418 | 2.73 | 6.54 |
※単位重量はアルミ亜鉛合金めっき鋼板(ガルバリウム鋼板)の値を採用しています。
許容梁間
横にスクロールできます。
(鋼板)
母屋許容 間隔 mm | 瓦棒の 間隔 mm | 荷重 (kgf/㎡) | ||||||||
---|---|---|---|---|---|---|---|---|---|---|
-120 | -180 | -240 | -300 | -360 | -420 | -450 | -480 | -510 | ||
t=0.4 の場合 | 321 | 910 | 910 | 890 | 830 | 780 | 720 | ー | ー | ー |
364 | 910 | 860 | 780 | 730 | 690 | ー | ー | ー | ー | |
418 | 860 | 750 | 690 | 640 | ー | ー | ー | ー | ー | |
t=0.5 の場合 | 321 | 910 | 910 | 910 | 880 | 830 | 770 | 750 | 740 | 720 |
364 | 910 | 910 | 830 | 770 | 730 | ー | ー | ー | ー | |
418 | 910 | 800 | 730 | 680 | ー | ー | ー | ー | ー |
※「鋼板製屋根構法標準(SSR2007)」に基づいた数値です。
