縦葺｜瓦棒タイプ
瓦棒 F-40M
-

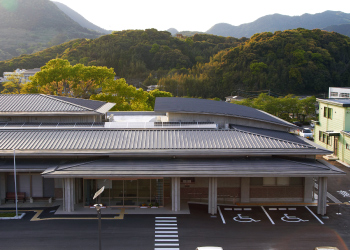

飯盛地域ふれあい施設（長崎県）
-
長尺屋根の原点である「A号瓦棒葺」の長所である通し吊子の採用をそのままに、意匠面ではキャップ工法を採用しました。
現場における馳締め作業を解消し、高級表面処理鋼板のキズつきをなくします。和風建築にもご採用いただけるF-40M。
仕様
-
標準断面図（丸型キャップ）
-
仕様
屋根30分耐火構造認定
FP030RF-1978※
・各種めっき鋼板（厚：0.4～0.3㎜）
・ステンレス鋼板（厚：0.4、0.5㎜）（フェライト系のみ）
・断熱材：無し
・防湿材：アスファルトルーフィング940他
・野地板：硬質木毛セメント板（厚：25㎜以上）FP030RF-1982※
・各種めっき鋼板（厚：0.4～0.6㎜）
・ステンレス鋼板（厚：0.4、0.5㎜）（フェライト系のみ）
・断熱材：硬質ウレタンフォーム（厚：25～100㎜）
・防湿材：アスファルトルーフィング940他
・野地板：硬質木毛セメント板（厚：25㎜以上）※全てのたるき（Cｰ100×50）が床上より4m以上の案件に限る。該当しない場合はお問い合わせ下さい。
-
使用材料と板厚
アルミ亜鉛合金めっき鋼板
カラーアルミ亜鉛合金めっき鋼板
フッ素アルミ亜鉛合金めっき鋼板0.4〜0.6
カラーステンレス鋼板
※材種はお問い合わせ下さい。0.4・0.5
［単位:mm］
※上記以外の材料についてはご相談下さい。 -
使用条件
勾配
5/100以上自然曲げ半径
R≧50mカービング加工
R≧15m使用制限
積雪50cm未満の地域で使用して下さい。
単位重量
横にスクロールできます。
（鋼板）
| 板厚/mm | 働き巾 | 単位重量 | |
|---|---|---|---|
| mm | kg/m | kg/m² | |
| 0.4 | 320 | 2.20 | 6.88 |
| 360 | 2.33 | 6.48 | |
| 400 | 2.47 | 6.18 | |
| 0.5 | 320 | 2.71 | 8.47 |
| 360 | 2.88 | 8.00 | |
| 400 | 3.04 | 7.60 | |
| 0.6 | 320 | 3.23 | 10.10 |
| 360 | 3.43 | 9.53 | |
| 400 | 3.63 | 9.08 | |
※単位重量はアルミ亜鉛合金めっき鋼板（ガルバリウム鋼板）の値を採用しています。
