防水｜ステンレス

R-T工法®

  • 高いデザイン性の複雑な3次元曲面屋根にも対応できます。

    ステンレスまたはチタンシートをシーム溶接で連続溶接して一体化するため、確かな防水性を確保できます。

    ステンレスまたはチタンを使用するため、極めて高い耐久性を誇ります。

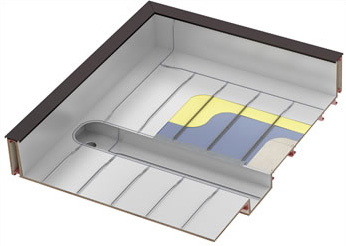

仕様

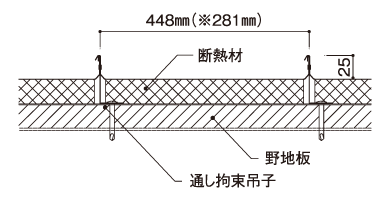

標準断面図

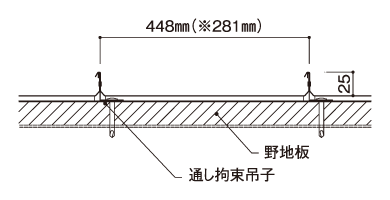

  • 一般仕様

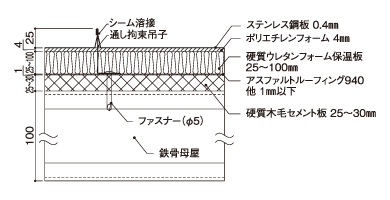

  • 外断熱仕様

※風荷重が3,923N/㎡（400kgf/㎡）以上なる場合は、働き幅を281mmとする。

使用材料

横にスクロールできます。

金属規格による分類 屋根材使用鋼種
フェライト系
ステンレス		 U-20（SUS447J1相当）※
U-22（SUS445J2）
U-24（SUS445J1）
NSS445M2（SUS445J1）
NSSC220M（SUS445J2）
オーステナイト系
ステンレス		 SUS304
NSSC270（SUS447J1相当）※
チタン JIS H4600 1種 ※

※特殊材につき、ご検討の際はご相談ください。

鋼種分類表

横にスクロールできます。

一般ステンレス 高耐食ステンレス
海岸より1.0km以上 海岸より1.0km未満
SUS304（JIS規格）
NSS445M2（SUS445J1）		 チタン（JIS H4600 1種）
NSS447M1（SUS447J1相当）
NSSC220M（SUS445J2）
U-22（SUS445J2）

  • 単位重量

    働き幅
    （mm）    		 板厚
    （mm）    		 単位重量
    （kg/㎡）    		 板幅
    （mm）
    448 0.4 3.46 500
    281 0.4 3.68 333

  • 使用条件

    勾配
    制限なし

    最小曲げ半径
    R≧300mm

確かな防水性

シーム溶接による連続した溶接が可能なため、確かな防水性を確保できます。

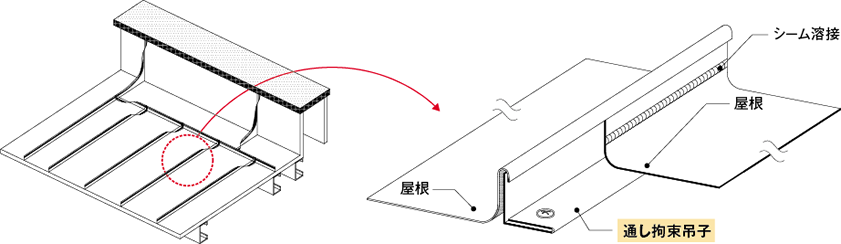

通し拘束吊子について

ステンレス防水の強度の決め手となる吊子について、当社は独自の通し拘束吊子を採用しています。屋根材と同一長かつ連続して設置することで、熱伸縮を抑制するとともに優れた耐風圧強度を実現します。

施工長さ制限無し

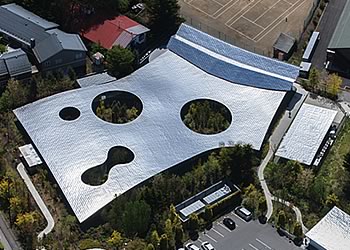

  • 軽井沢千住博美術館（長野県）

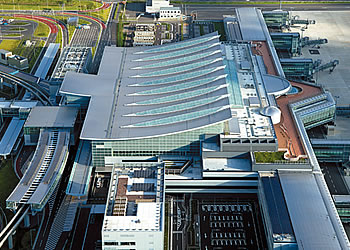

  • 東京国際空港・国際線旅客ターミナルビル（東京都）

  • 施工長さの制限がありません。
    コイルから連続成型できるため施工長さの制限がなく、長大な屋根にも対応可能です。また、連続した通し拘束吊子を採用しているため、長大な屋根でも熱伸縮を拘束し、変形や断裂の危険性を極小化できます。

仕上げ面の美観

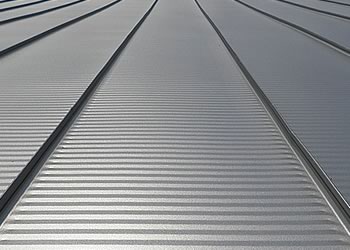

屋根成型材:深リブ加工状況

仕上げ面にも配慮しています。 成型材の表面歪や、溶接歪の対策として、深リブ加工を施しています。

リブ種 リブ形状
深リブ

異型屋根に施工可能

板厚が0.4mmと薄く、成型断面がシンプルなため、異型屋根面に追従しやすい製品です。

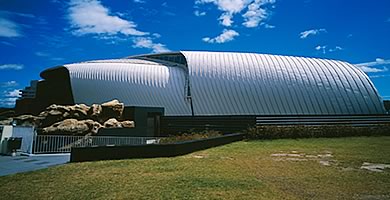

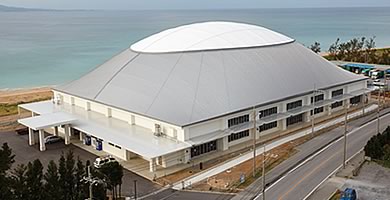

  • あけみおSKYドーム（沖縄県）

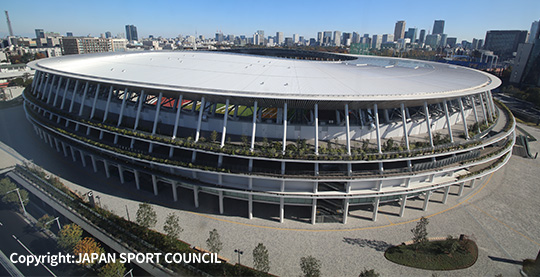

  • 国立競技場

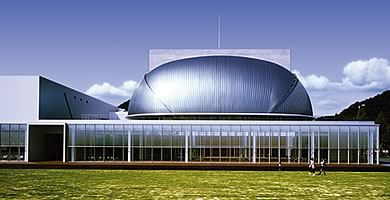

  • 三原市芸術文化センター・ポポロ（広島県）

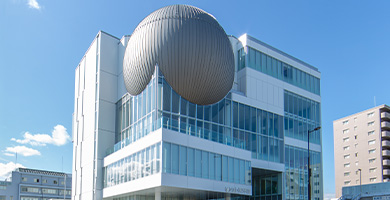

  • たかまつミライエ

30分耐火認定取得

一般仕様・外断熱仕様に於いて30分耐火認定番号取得。

  • 凡例：FP030RF-1982

    屋根耐力

    板幅
    （mm）     		母屋間隔
    （mm）     		許容耐力
    N/㎡（kgf/㎡）
    448 606 5,418（533）
    455 7,217（736）
    303 10,837（1,105）
    281 606 8,638（881）
    455 11,505（1,173）
    303 17,277（1,762）

    ※上記数値は、社内試験値（吊子耐力1,471N/箇所（150kgf/箇所））を基に算出した数値。

  • 屋根30分耐火構造認定

    FP030RF-1978※

    • ステンレス鋼板（厚：０.４㎜）（フェライト系のみ）
    • チタン鋼板（厚：０.４㎜）
    • 緩衝材：ポリエチレンフォーム（厚：４㎜）
    • 断熱材：無し
    • 防湿材：アスファルトルーフィング９４０他
    • 野地板：硬質木毛セメント板（厚：２５㎜以上）

    FP030RF-1982※

    • ステンレス鋼板（厚：０.４㎜）（フェライト系のみ）
    • チタン鋼板（厚：０.４㎜）
    • 緩衝材：ポリエチレンフォーム（厚：４㎜）
    • 断熱材：硬質ウレタンフォーム（厚：２５～１００㎜）
    • 防湿材：アスファルトルーフィング９４０他
    • 野地板：硬質木毛セメント板（厚：２５㎜以上）
    ※全てのたるき（Cｰ１００×５０）が床上より４m以上の案件に限る。
    該当しない場合はお問い合わせ下さい。

カラー材の選択が可能

意匠に合わせたカラー（ステンレス）の選択が可能です。
※カラー材については、少ロットを除き自由色を選定いただけます。

  • 下関市しものせき水族館・海響館（山口県）

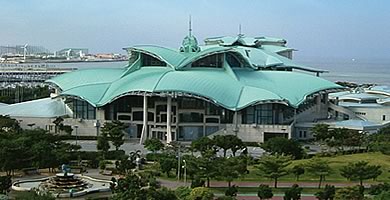

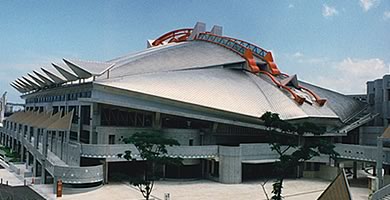

  • 沖縄コンベンションセンター（沖縄県）

チタン材での施工が可能

ステンレスと同様に連続したシーム溶接が可能。

素地以外にも発色仕上や、アルミナブラスト仕上なども選択可能です。

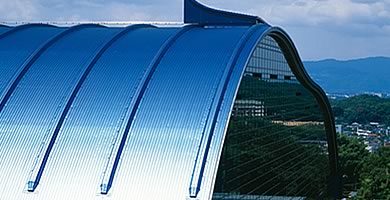

  • 九州国立博物館（福岡県）

  • 沖縄県立武道館（沖縄県）

施工手順

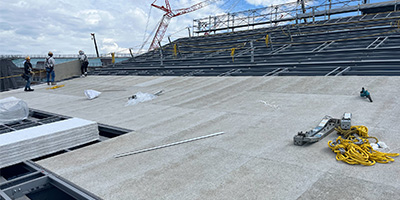

  • 1.野地板

  • 2.防湿材

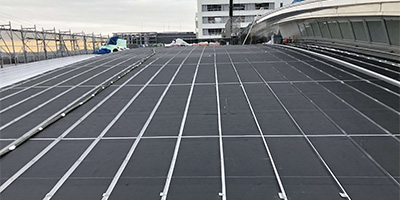

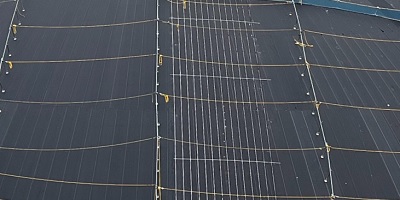

  • 3.通し拘束吊子

  • 4.成型

  • 5.仮葺

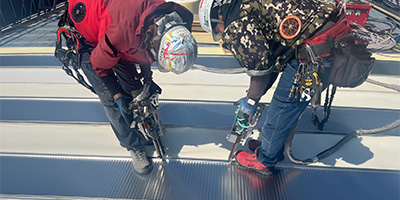

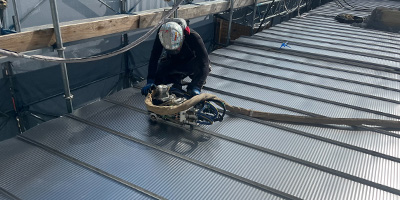

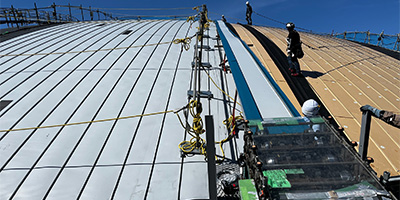

  • 6.シーム溶接
