明り取り（スカイライト）

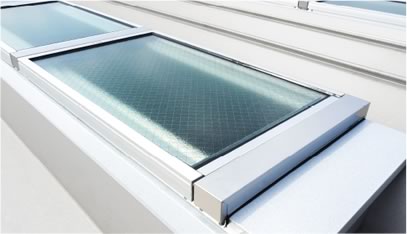

スカイライトW
-
-
丸馳折版Ⅱ型、F-200Ⅱ型、F-80専用の採光部材です。
仕様
標準断面図
ユニットSタイプ

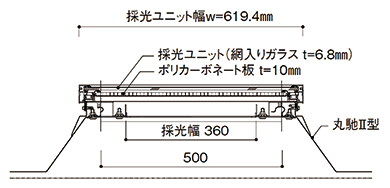

ユニットPタイプ
使用条件
耐火構造
平成12年建設省告示第1399号に準拠します。
適応屋根
丸馳折版Ⅱ型、折版 F-80、折版 F-200Ⅱ型
使用制限
積雪50cm未満の地域で使用して下さい。
ユニット長さ
ユニット型（製品長さ）－990mm
（割付寸法は@1,000㎜）
設置条件
折版屋根の許容梁間に準じます。
ただし４ｍを超える梁間の場合はご相談ください。
許容梁間･･･５ｍ未満での範囲とします。
許容荷重･･･400kg/㎡（3,920Ｎ/㎡）未満での範囲とします。
性能比較
性能順位 ◎ ○ △
横にスクロールできます。
| タイプ | 透過性 | 耐火性 | 防露性 | 耐久性 | 衝撃性 |
|---|---|---|---|---|---|
| ユニットS | ◎ | ◎ | △ | ◎ | △ |
| ユニットP | ◎ | ◎ | ◎ | ◎ | △ |
※ユニットPタイプは、防露性はありますが、断熱性はありません。

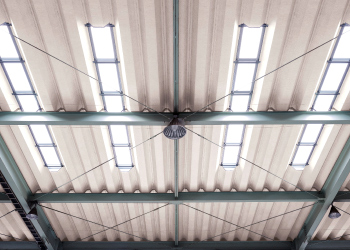

施工例
スカイライトW
