明り取り（スカイライト）
スカイライトF
-
-
F-200Ⅰ型、Ⅱ型、F-170、F-80専用の採光部材です。
仕様
標準断面図
ユニットSタイプ
ユニットPタイプ
仕様
ユニットS・Pタイプ
屋根30分耐火構造認定
P030RF-0085
適用屋根材（F-200Ⅰ型,Ⅱ型,F-170）
・各種めっき鋼板（厚：０.８、１.０mm）
・無機質ガラス繊維シート裏貼り
FP030RF-0089
適用屋根材（F-80）
・各種めっき鋼板（厚：０.８、１.０mm）
・無機質ガラス繊維シート裏貼り
※金属板の鋼種についてはお問い合わせ下さい。
※屋根材については、個別耐火認定取得済みです。
使用条件
適応屋根
折版 F-200Ⅰ型、折版 F-200Ⅱ型、
折版 F-170、折版 F-80
使用制限
積雪50cm未満の地域で使用して下さい。
ユニット長さ
ユニット長さ（割付ピッチ）－1,930mm
（割付寸法は@1,940㎜）
※特寸長さにつきましては、別途ご相談下さい。
設置条件
折版屋根の許容梁間に準じます。
横にスクロールできます。
| ※1 | ※2 | ※3 | |
|---|---|---|---|
| 折版 F-80 | 1,600 | 550 | 500 |
| 折版 F-200Ⅱ型 | 1,600 | 550 | 500 |
| 折版 F-200Ⅰ型 | 1,180 | 410 | 360 |
| 折版 F-170 | 1,782 | 616 | 550 |

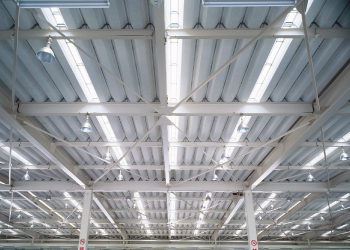

施工例
スカイライトF
