樋

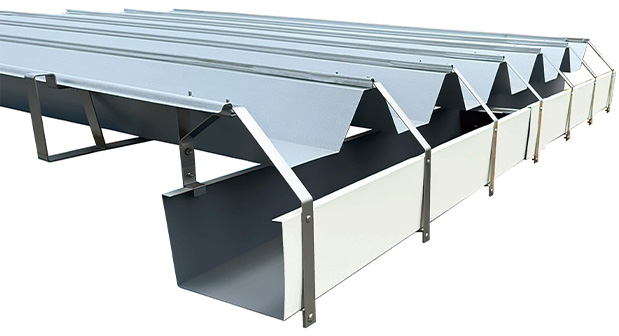

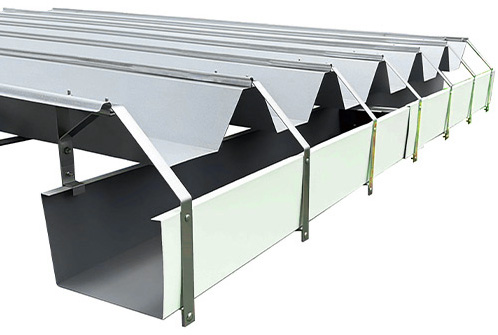

大型軒樋パッケージ

大型物流倉庫や工場などの大規模建築に採用される大型軒樋を、施工性と品質の安定化のために規格部材化したパッケージ商品です。

  • 耐酸被覆鋼板（ねずみ/くろ/ミルクホワイト）を使用

    軒樋サイズは２タイプ　ともに強度計算書を用意

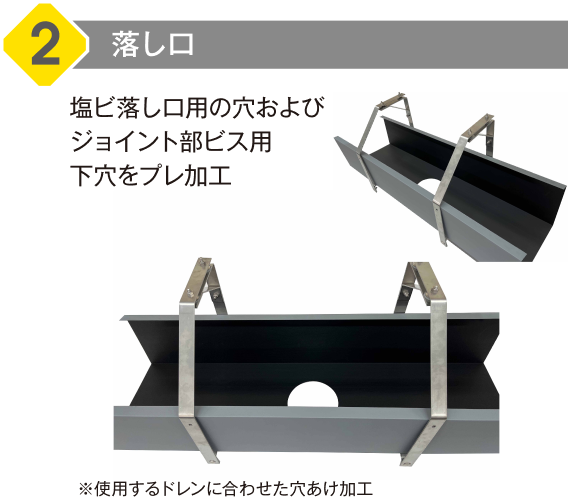

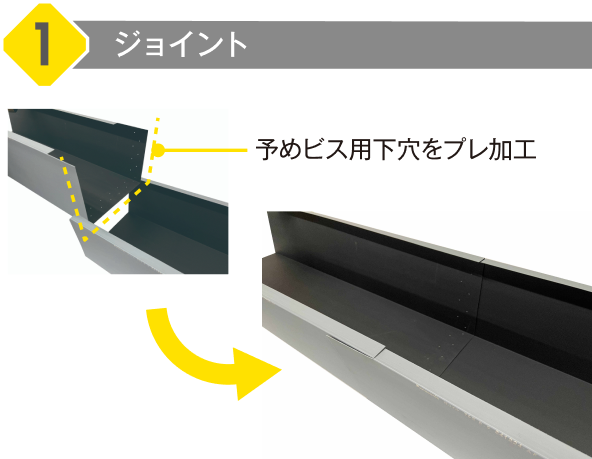

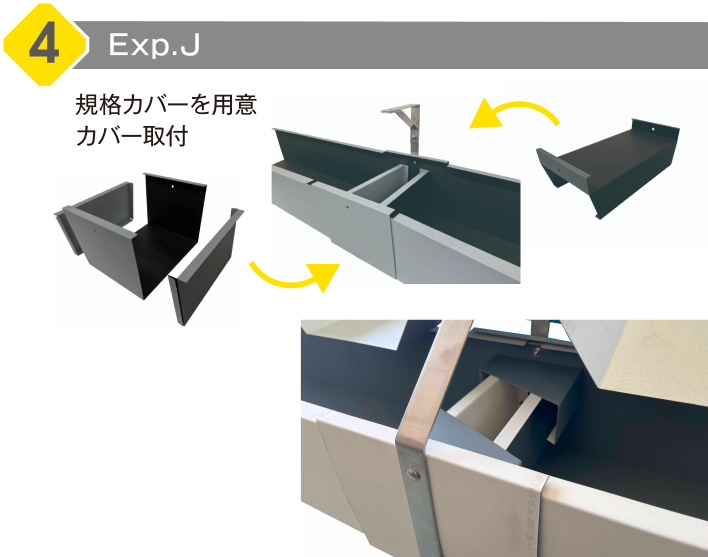

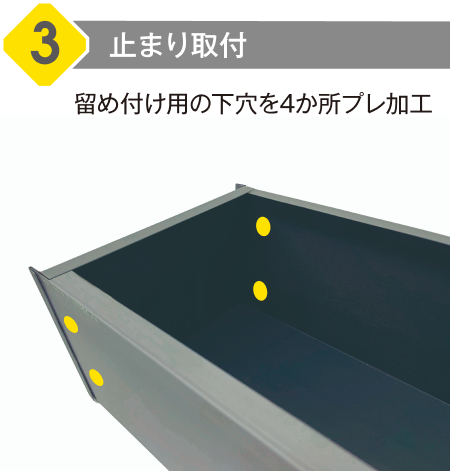

    ジョイント部分や止まり・Exp.Jをすべて工場でプレ加工

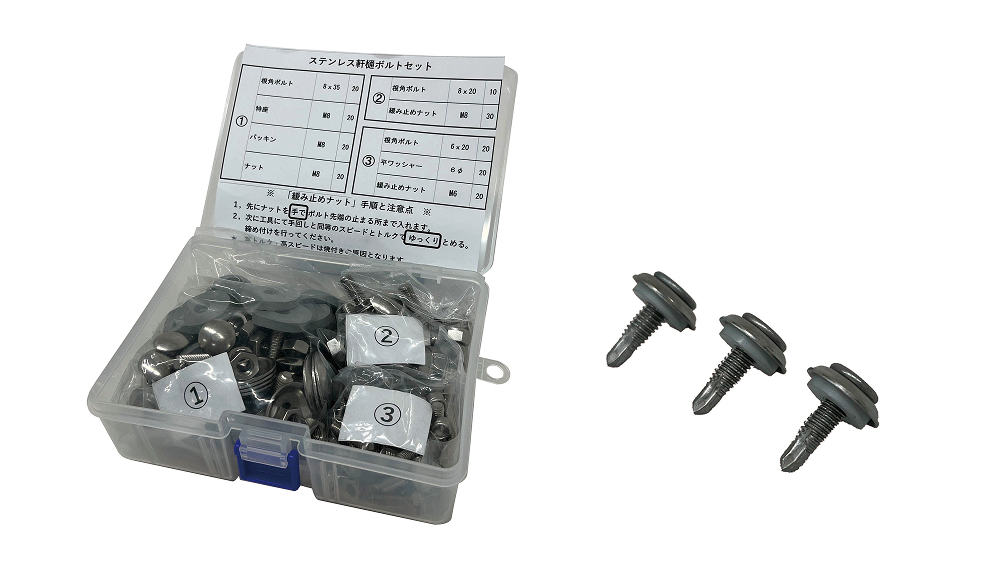

    ボルト、ビス類もパッケージで現場納入

    【適合製品】
    ・丸馳折版ロックⅡ型
    ・丸馳折版Ⅱ型
    ・丸馳折版Ⅲ型

    【用途】
    ・大型物流倉庫、工場など

仕様

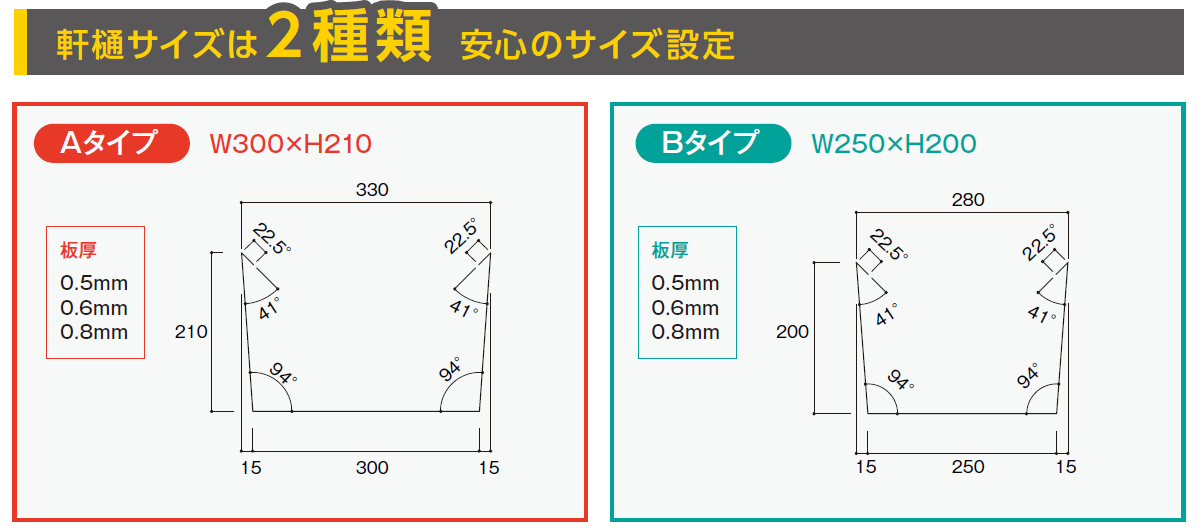

標準断面図

使用材料と板厚

耐酸被覆鋼板
＜鋼板製造メーカー＞
パナソニックハウジングソリューションズ（株）

ｔ0.5・ｔ0.6

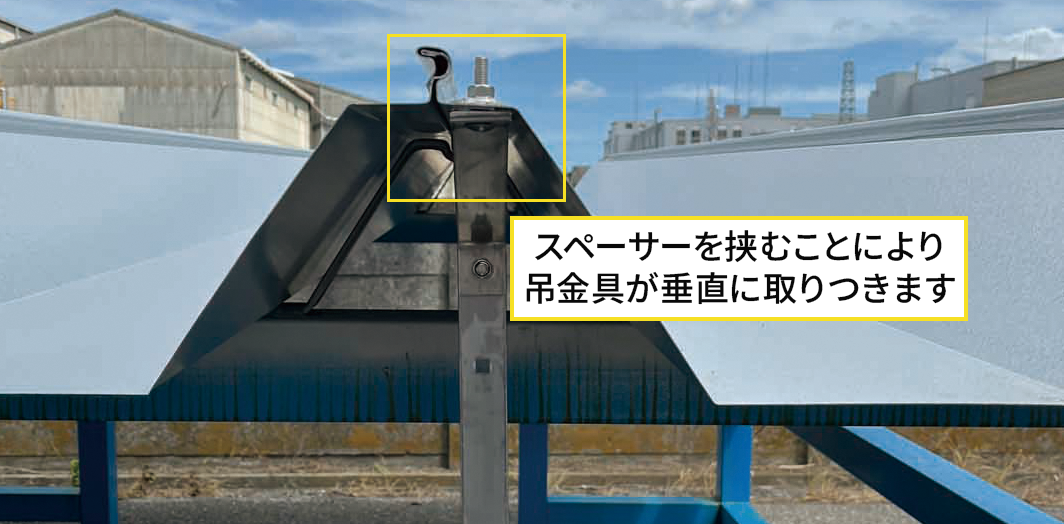

吊り金具
（二相ステンレス鋼SUS821L1）

ｔ3.2×32 　　　　　　　　　　　　　　　　　　　　　　

［単位:mm］

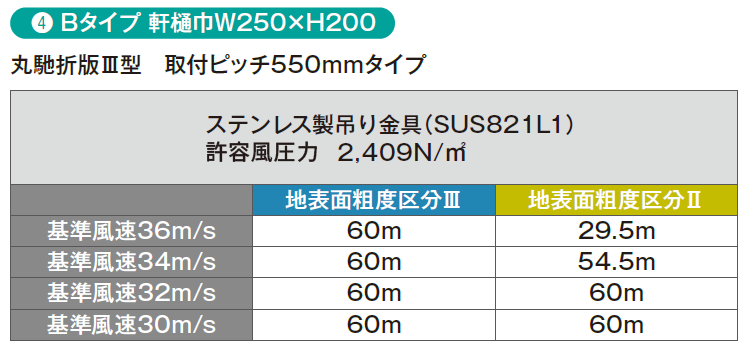

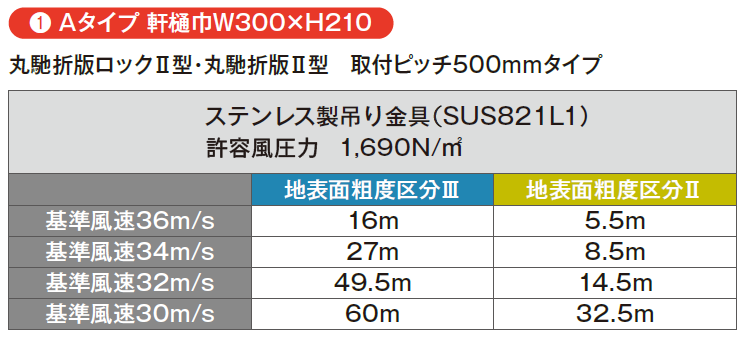

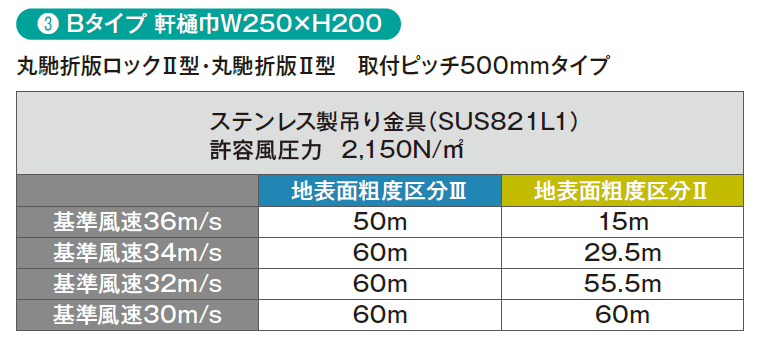

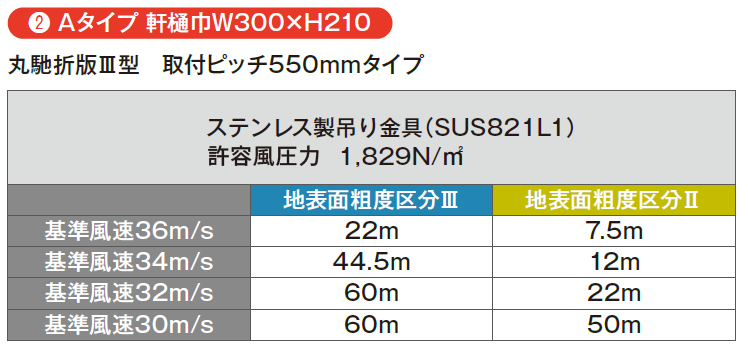

使用制限早見表

重量比較：一般鋼材メッキ t4.5×32 1.13kg/m　SUS821L1 t3.0×32 0.75kg/m

※算出したFBの許容耐力に該当風圧力をH12建設省告示　第1454号・第1458に基き算出

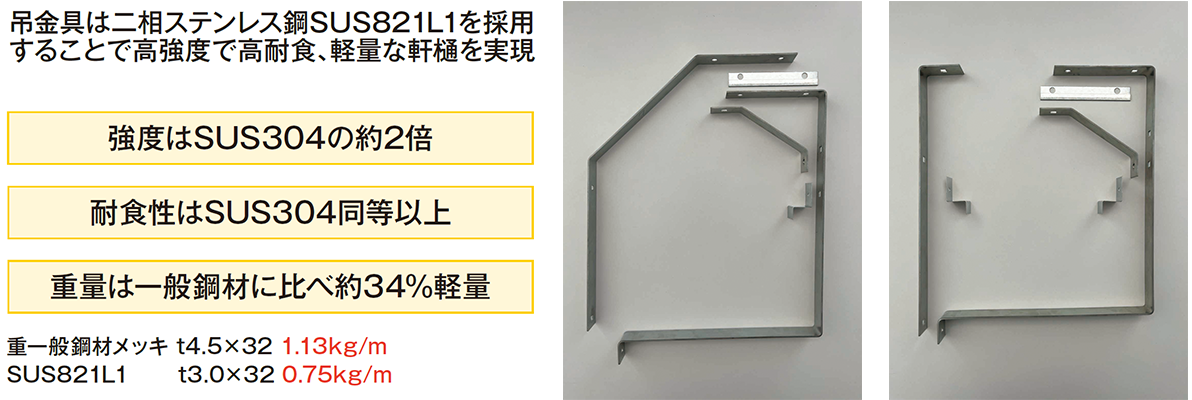

二相ステンレス製吊り金具の採用で「高強度」「高耐食」「軽量化」を実現

規格部材
