縦葺|フラットタイプ

サンコーフラット®Ⅰ型

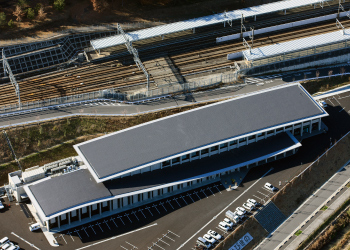

  • JA埼玉ひびきの本店(埼玉県)

  • フラットな面によって屋根をさりげなくドレスアップします。

    テーパー加工とカービング加工で各種の屋根形状にも対応します。

    面材から侵入した雨水も長尺成型のガッターにより、軒先から排水します。

    面材裏面のポリフォーム裏貼りと下部内部構成のバックアップ材の敷き込みにより断熱・防露効果を発揮します。

仕様

  • 標準断面図

  • 仕様

    屋根30分耐火構造認定

    FP030RF-0637
    ・各種めっき鋼板(厚:0.5~0.8㎜)
    ・ポリエチレンフォーム裏貼り(厚:4㎜)
    ・バックアップ材:押出ポリスチレンフォーム( 厚:25㎜)
    ・防湿材:アスファルトルーフィング940他
    ・野地板:普通・中質・硬質木毛セメント板( 厚:25㎜以上)

    ※たるき(Cー100×50)への耐火被覆が必要となります。

    FP030RF-0061
    ・各種めっき鋼板(厚:0.5~0.8㎜)
    ・ポリエチレンフォーム裏貼り(厚:4㎜)
    ・バックアップ材:普通・硬質木毛・硬質木片セメント板
    (厚:25㎜以上)
     :普通木片セメント板(厚:30㎜以上)
    ・野地板:普通・硬質木毛・硬質木片セメント板( 厚:25㎜以上)
     :普通木片セメント板(厚:30㎜以上)

    ※たるき(Cー100×50)への耐火被覆が不要です。
    ※母屋間隔1820㎜以下。

  • 断面性能

    (鋼板)

    横にスクロールできます。

    名称 板厚
    mm
    働き巾
    mm
    単位重量
    kg/m kg/m²
    面材 0.5 333 2.66 7.99
    500 3.36 6.72
    0.6 333 3.17 9.52
    500 4.00 9.52
    0.8 333 4.18 12.56
    500 5.27 10.54

    ※単位重量はアルミ亜鉛合金めっき鋼板(ガルバリウム鋼板)の値を採用しています。

  • 使用材料と板厚

    アルミ亜鉛合金めっき鋼板
    カラーアルミ亜鉛合金めっき鋼板
    フッ素アルミ亜鉛合金めっき鋼板

    0.5〜0.8

    NS耐酸被覆鋼板

    0.5・0.6

    カラーステンレス鋼板
    ※材種はお問い合わせ下さい。

    0.5〜0.8

    [単位:mm]
    ※上記以外の材料についてはご相談下さい。

  • 使用条件

    勾配
    5/100以上
    (5/100未満の緩勾配についてはご相談下さい。)

    自然曲げ半径
    R≧30m

    カービング加工
    R≧7m

    母屋間隔
    607mm以下

    使用制限
    多雪地域でのご使用の場合はご相談下さい。
