折版|嵌合タイプ

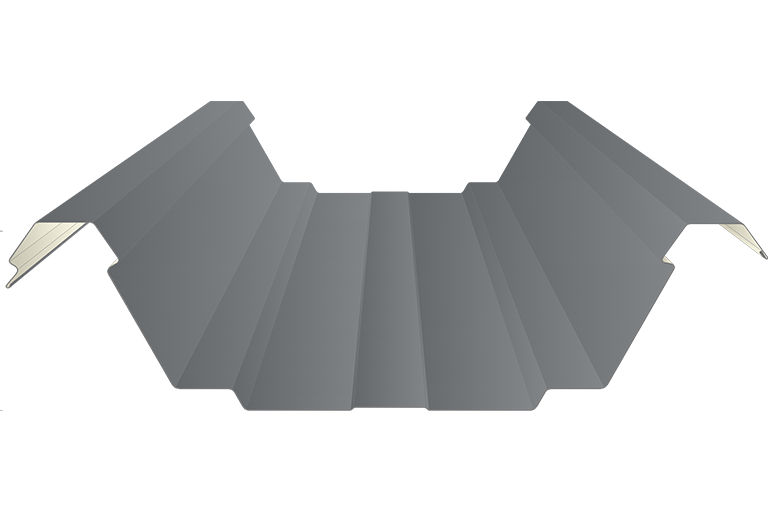

折版F-80

  • 宮城県総合運動公園総合体育館(宮城県)

  • 折版と瓦棒の中間の屋根として開発しました。山高が映え、縦の線を強調した立体感が得られます。

    厚番手の採用で耐久性が増し、母屋間隔の拡張が可能です。また、野地板が不要になります。

    台形加工(テーパー加工)に対応可能です。

仕様

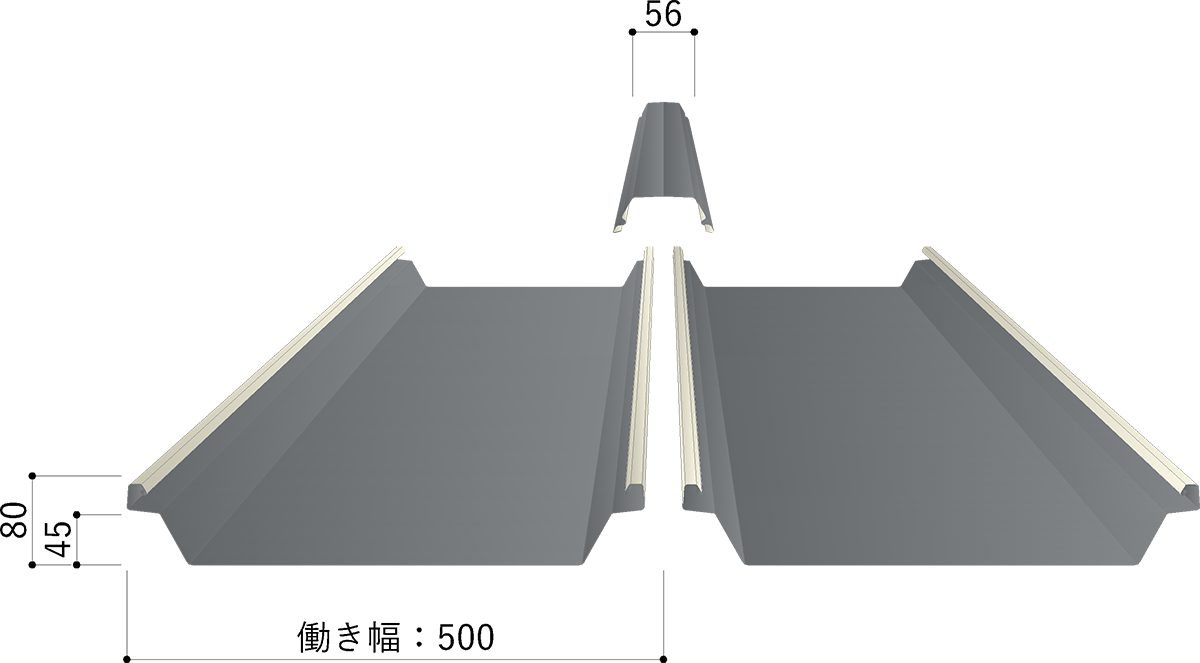

  • 標準断面図

  • 仕様

    屋根30分耐火構造認定

    FP030RF-0506-1
    ・各種めっき鋼板(厚:0.8、1.0㎜)
    ・NS耐酸被覆鋼板(厚:0.8㎜)
    ・無機質高充填フォーム裏貼り

    FP030RF-1708
    ・各種めっき鋼板(厚:0.8、1.0㎜)
    ・無機質ガラス繊維シート裏貼り

    金属板の鋼種、裏貼り材の種類などにより耐火認定番号が異なります。詳しくはお問い合わせ下さい。

断面性能

(鋼板)

横にスクロールできます。

板厚/mm 単位重量 正圧 負圧
kg/m kg/m² lxcm⁴/m Zxcm³/m lxcm⁴/m Zxcm³/m
0.8 4.93 9.86 57.8 10.3 49.5 13.5
1.0 6.12 12.24 72.2 12.9 73.7 18.1

※単位重量はアルミ亜鉛合金めっき鋼板(ガルバリウム鋼板)の値を採用しています。
※断面性能は、JIS A 6514曲げ耐力試験に基づいて算出した数値です。

  • 使用材料と板厚

    アルミ亜鉛合金めっき鋼板
    カラーアルミ亜鉛合金めっき鋼板
    フッ素アルミ亜鉛合金めっき鋼板

    0.8・1.0

    NS耐酸被覆鋼板

    0.8

    カラーステンレス鋼板
    ※材種はお問い合わせ下さい。

    0.8

    [単位:mm]
    ※上記以外の材料についてはご相談下さい。

  • 使用条件

    勾配
    3/100以上
    (3/100未満の緩勾配についてはご相談下さい。)

    自然曲げ半径
    R≧250m

    カービング加工
    R≧13m

    ラジアル加工
    R≧500mm

    ※外壁面へのご使用については、ご相談ください。

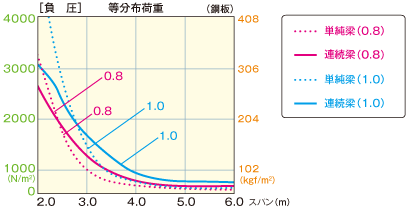

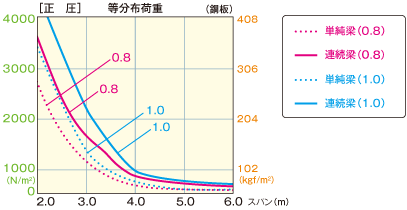

  • 許容梁間

※上図は屋根材の曲げ応力度、たわみ量及び、緊定部耐力に基づくグラフです。
※耐火認定上の許容梁間についてはご相談下さい。
※品質確保の観点により梁間は3m以下として下さい。
