横葺

段ルーフ275

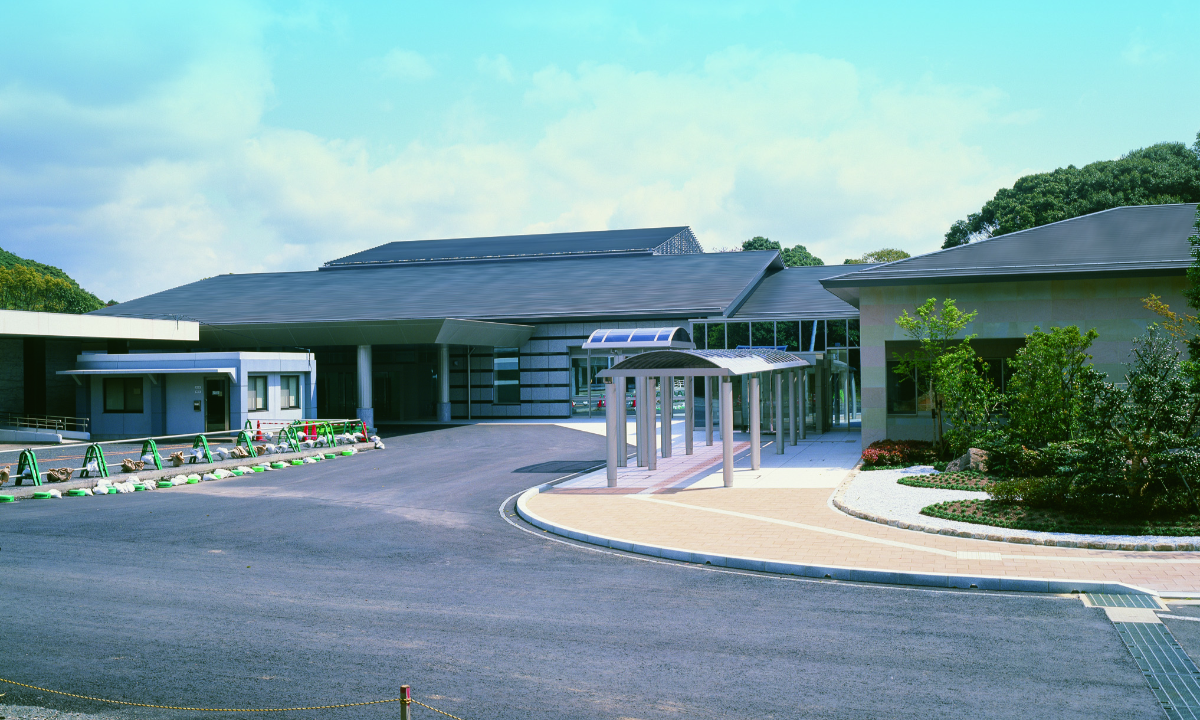

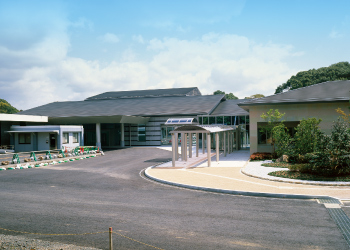

  • 佐世保市西部芳世苑(長崎県)

  • シンプルな横の直線と大きな面幅を活かした屋根に最適で、継手部はキャップ(カバー)の出ないカバーレスジョイントにより防水性を高めます。

    下地との取付けは力骨吊子止めの定尺工法です。

仕様

  • 標準断面図

  • 使用材料と板厚

    アルミ亜鉛合金めっき鋼板
    カラーアルミ亜鉛合金めっき鋼板
    フッ素アルミ亜鉛合金めっき鋼板

    0.4〜0.6

    NS耐酸被覆鋼板

    0.4・0.5

    カラーステンレス鋼板
    ※材種はお問い合わせ下さい

    0.5・0.6

    [単位:mm]
    ※上記以外の材料についてはご相談下さい。

  • 仕様

    屋根30分耐火構造認定

    FP030RF-1429
    ・各種めっき鋼板 (厚:0.4~0.6㎜)
    ・断熱材:硬質ウレタンフォーム(厚:25㎜~100㎜)
    ・防湿材:アスファルトルーフィング940他
    ・野地板:硬質木毛セメント板(厚:25㎜~30㎜)

    FP030RF-1430
    ・ステンレス鋼板(厚:0.5、0.6㎜)
    ・断熱材:硬質ウレタンフォーム(厚:25㎜~100㎜)
    ・防湿材:アスファルトルーフィング940他
    ・野地板:硬質木毛セメント板(厚:25㎜~30㎜)

    ※金属板の鋼種、防湿材・断熱材の種類により耐火認定番号が異なります。
     詳しくはお問い合わせ下さい。

  • 使用条件

    勾配
    一般地域:25/100以上
    多雪地域はご相談下さい。

    定尺工法
    L=4,000mm(標準)
    ※上記以外の寸法についてはご相談下さい。

  • 単位重量

    横にスクロールできます。

    (鋼板)

    板厚
    mm
    働き巾
    mm
    単位重量
    kg/m kg/㎡
    0.4 275 1.24 4.51
    0.5 275 1.53 5.57
    0.6 275 1.82 6.62

    ※単位重量はアルミ亜鉛合金めっき鋼板(ガルバリウム鋼板)の値を採用しています。
