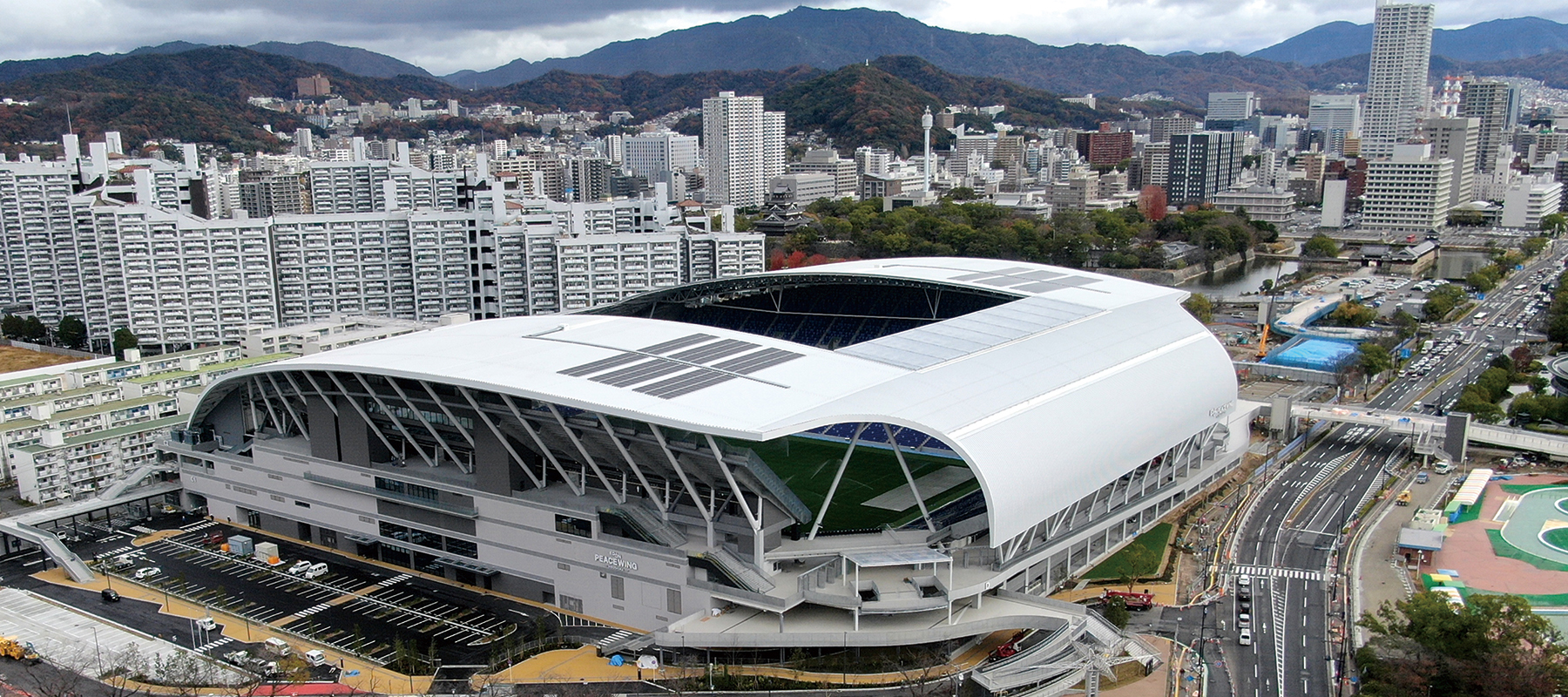

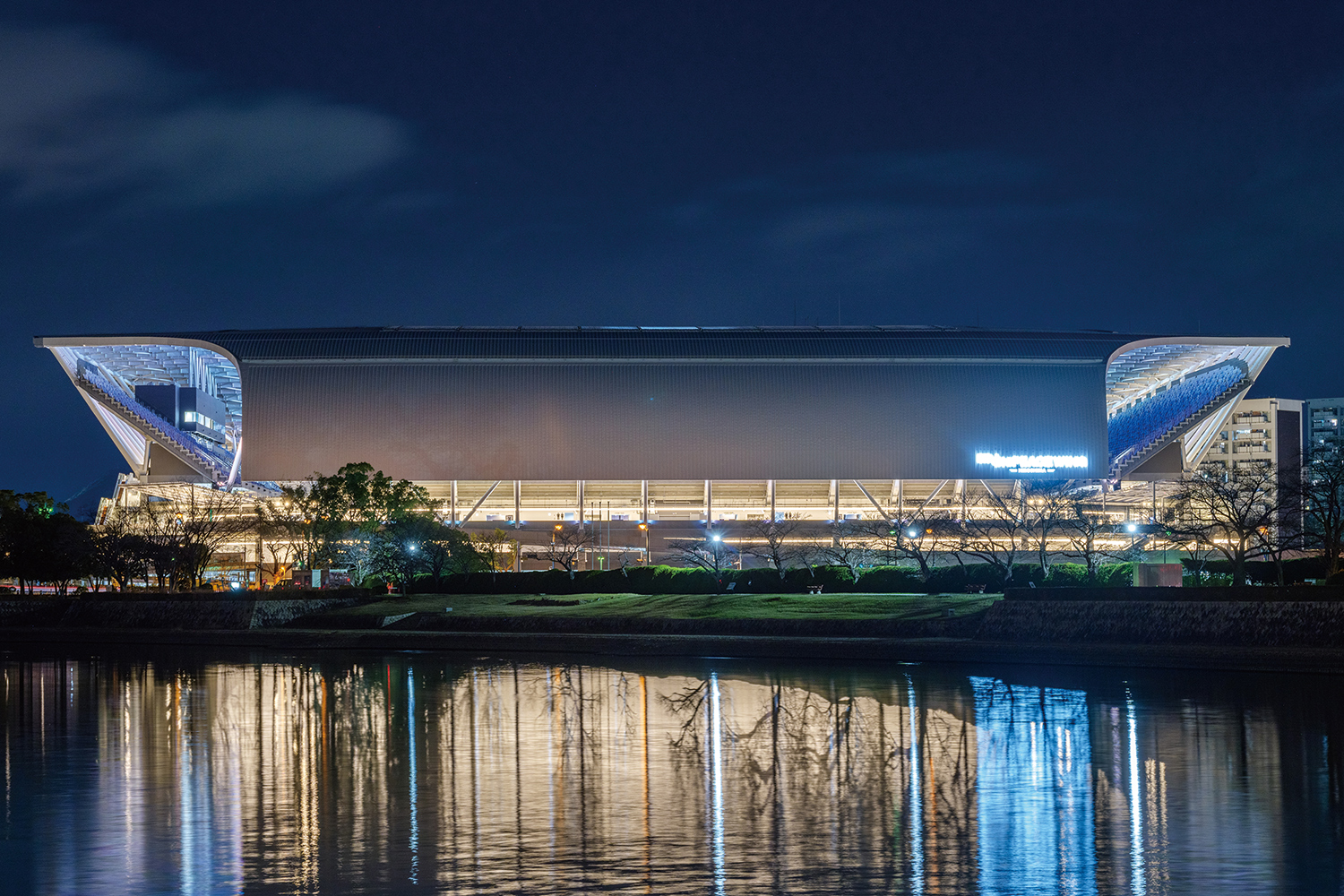

南北・東西共に観客席に架かる屋根は、複雑な3次元の曲面を持っています。そのため、国立競技場でも採用した三晃金属工業のR-T工法で施工することも検討しましたが、素材感や重量、工期などの条件を考慮して折版を使用することになりました。

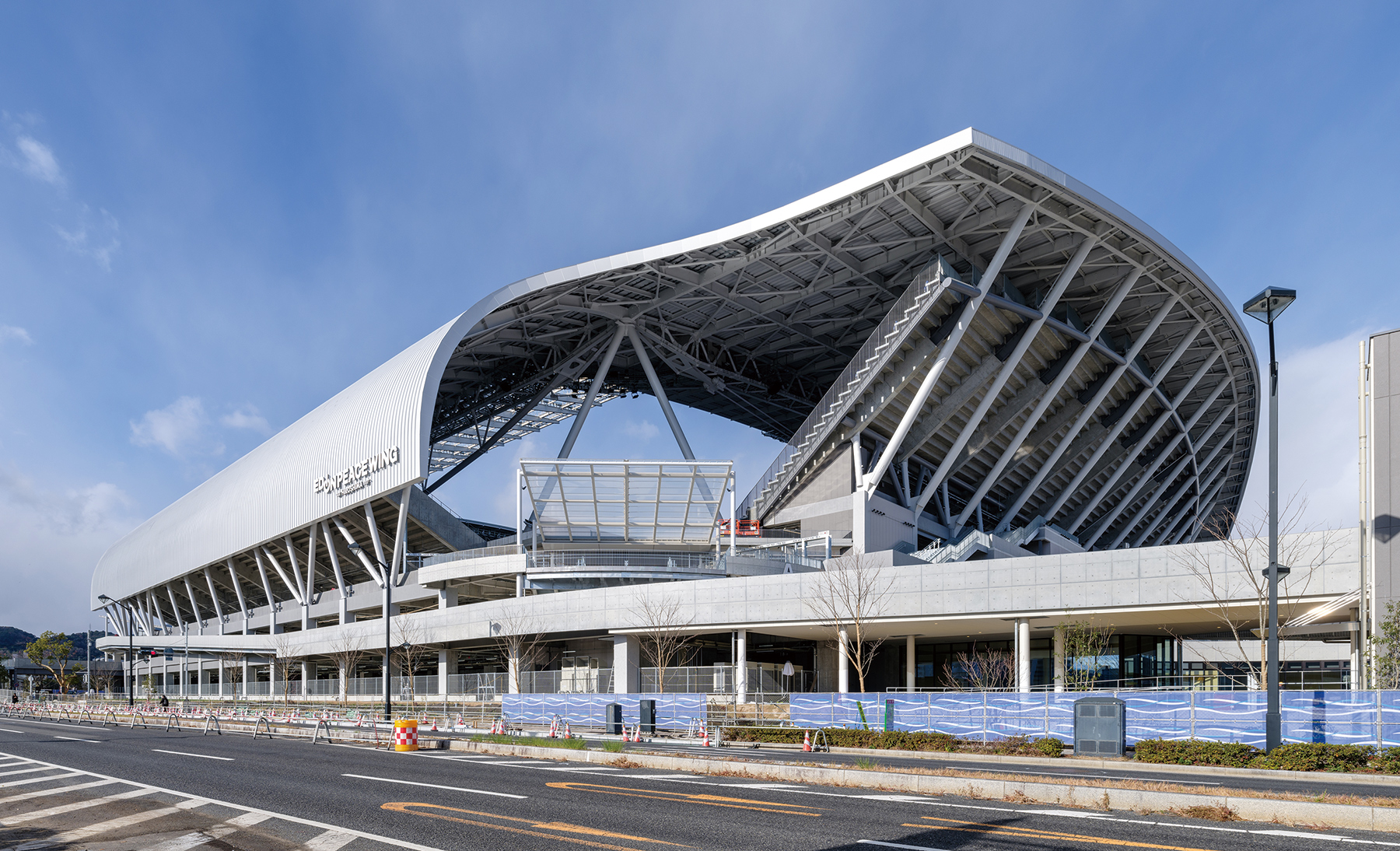

交通量の多い城南通りに接した南側の屋根は、アプローチ側でもあり、車からも歩行者からも一番目につきやすいところです。屋根による光の反射が影響しないよう、できるだけ山谷の少ないものにしたいと考え、折版F-80を南北の屋根部分に使用することにしました。また、特に屋根曲率が3段階で変わる南面については歪みが起こらないように検討を重ねました。

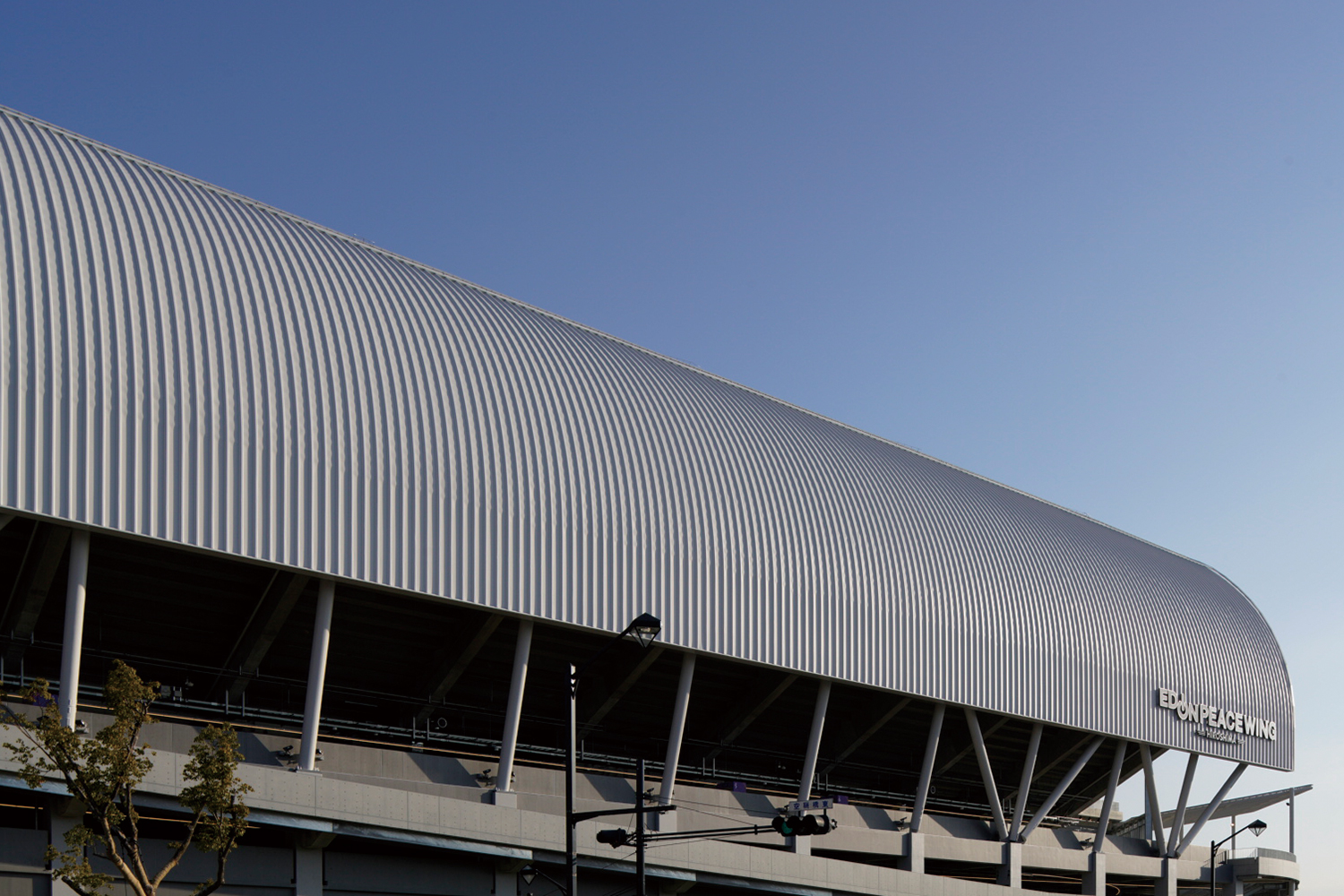

一方、東西の屋根部分は水の流れの方向に対して垂直に屋根を葺く必要があり、折版の山谷を大きくしないと雨水が乗り越えてしまう恐れがあったため、東西面は逆に山谷の大きい丸馳折版ロックⅡ型を選択しました。

一般にフラットな屋根で使用される折版を、このように大規模な曲面屋根に使用し、しかも折版の種類と葺き方向も変えているケースは初めてでしたが、2つの折版を使いながら羽のように美しい一体感のあるものができ上がり、屋根材としての折版の新たな可能性を感じました。

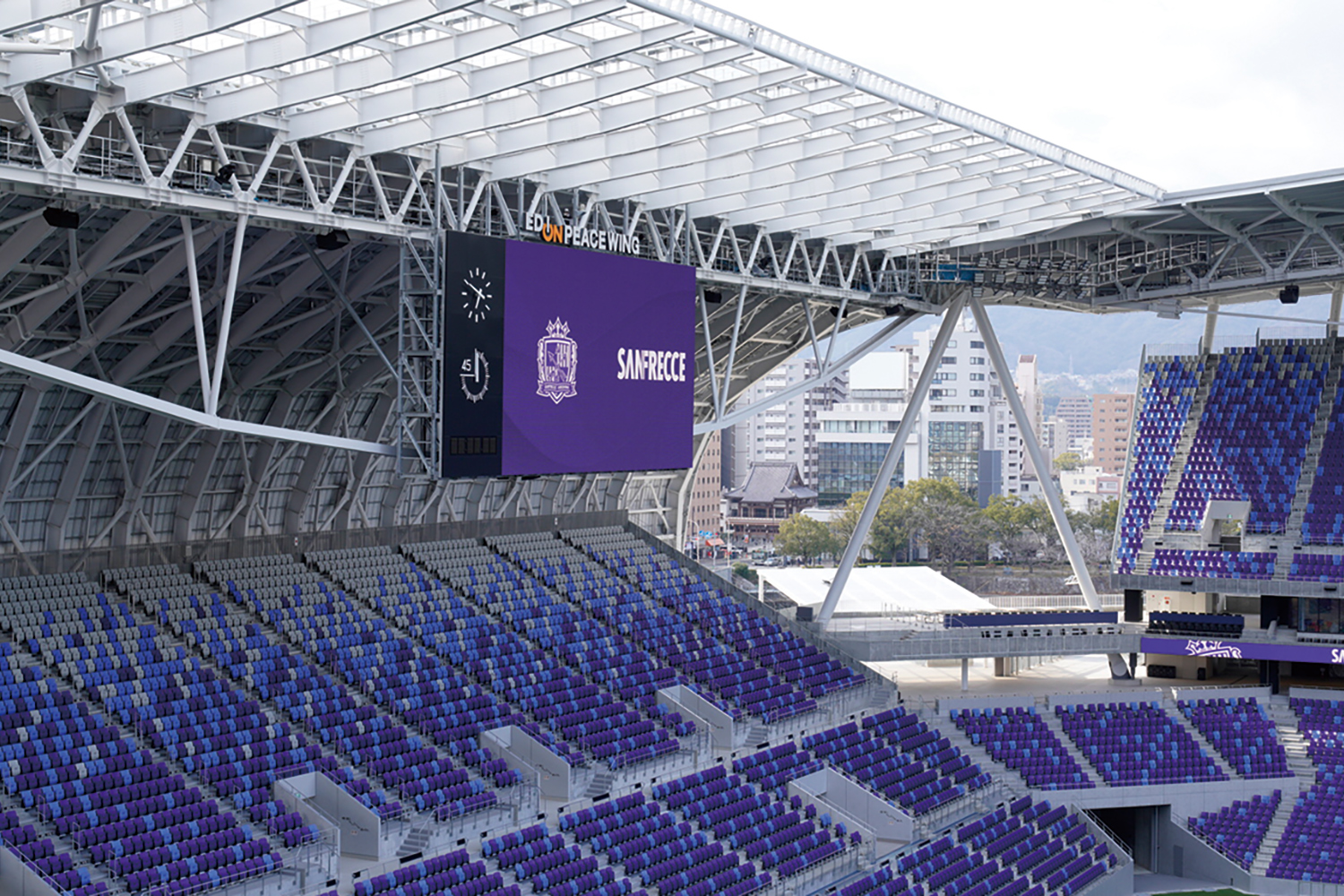

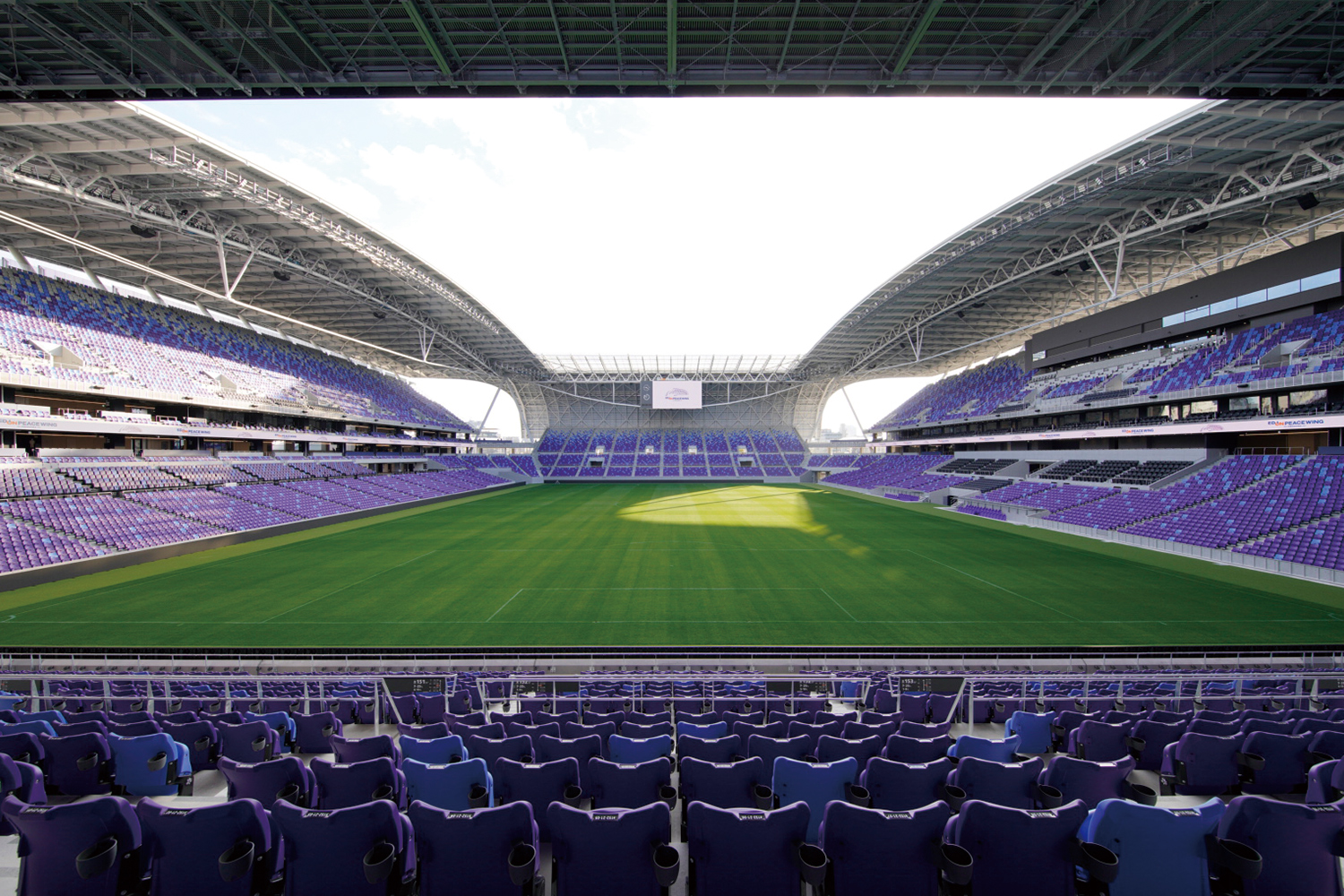

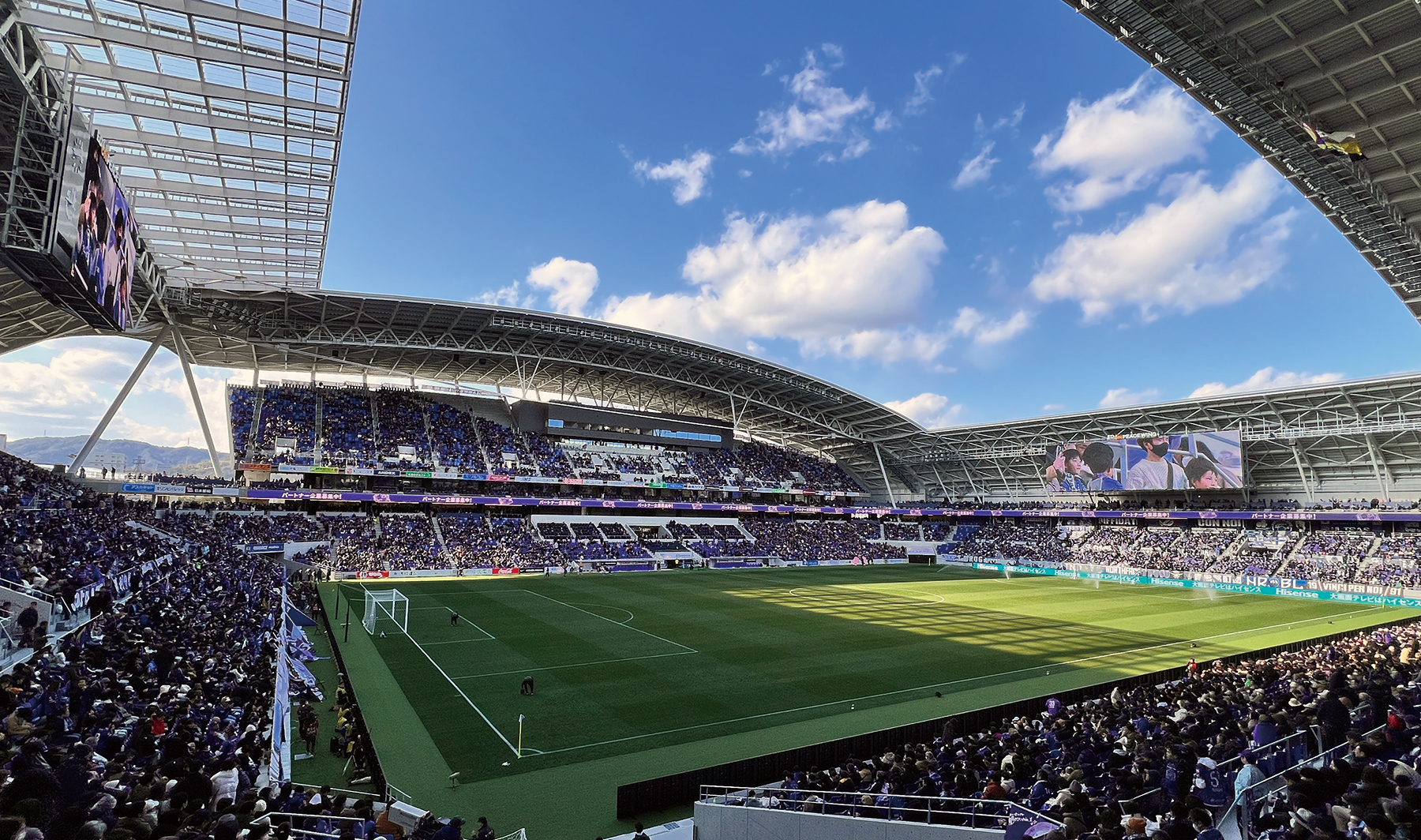

今回、翼のイメージから、外から見える屋根の色を白くすることは決まっていましたが、観客席から見える屋根裏も白く塗装してもらいました。これにより屋根の表面温度、輻射熱の上昇が減ることでスタジアム内の温度上昇を抑える効果も期待できます。市民の方々の願いが詰まったスタジアムは、さまざまな技術を集結してでき上がりました。名実ともに「希望の翼」になってくれることを願っています。

限られた工期の中、折版で、いかに大空間での曲面屋根を意匠的に美しくつくれるかに挑戦した現場でした。

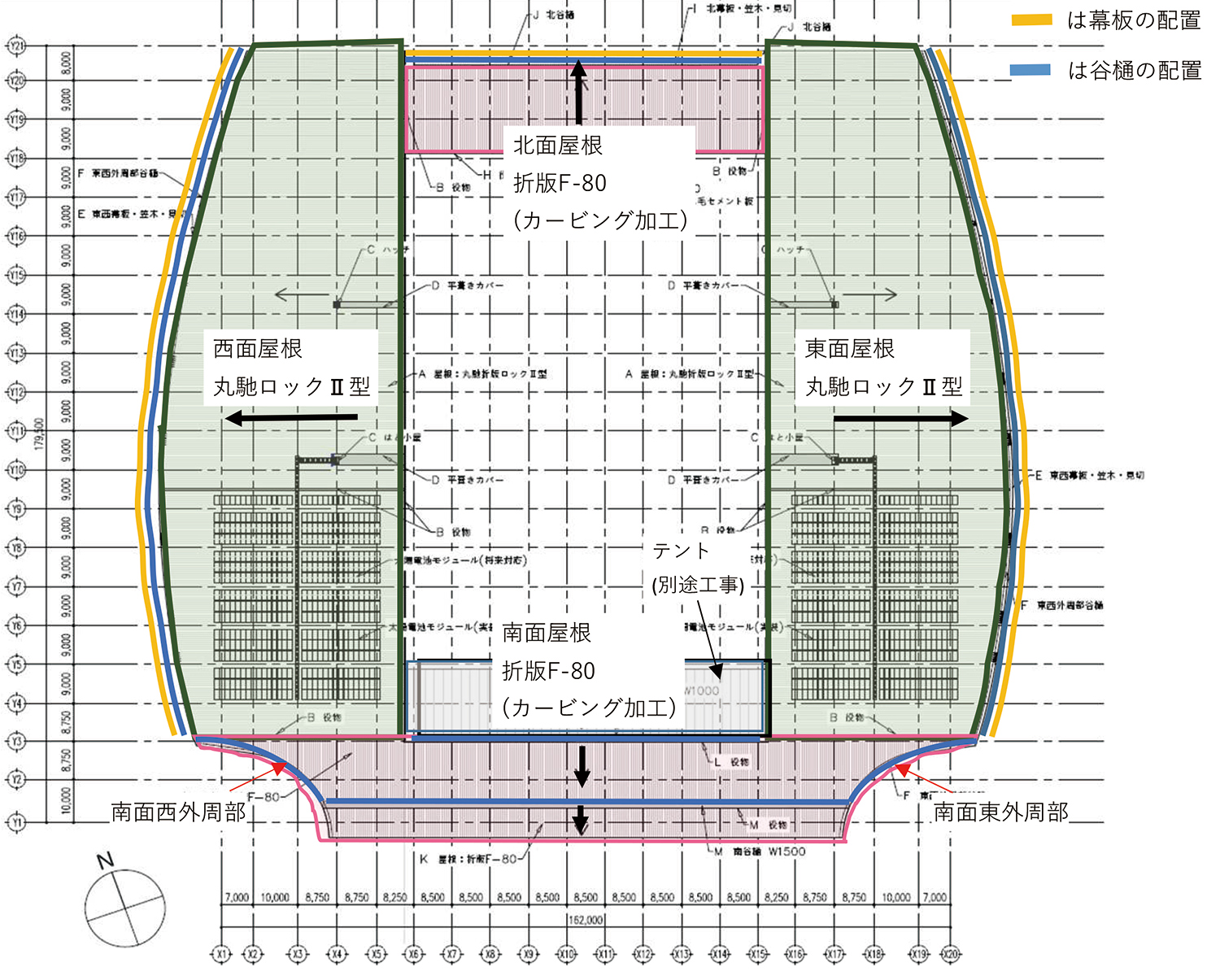

2種類の折版を使用

東西側の屋根は、高強度の丸馳折版ロックⅡ型を採用いただきました。鉄骨の梁間が確保でき、取り付けるための鉄骨の数を減らすことができ、屋根を軽くすることに寄与しています。対して、北側は市営住宅に面し、騒音対策として屋根の下地に木毛セメント板を入れる必要があったため、梁間の短い折版F-80を採用いただきました。南面は屋根の傾斜が大きく、足場を建てる際に鉄骨から足場つなぎを取ります。施工後、足場つなぎを外した後に、ボルトやビスを見せないことが可能なことも折版F-80の特徴です。

設計時…BIMとモックアップでの検証

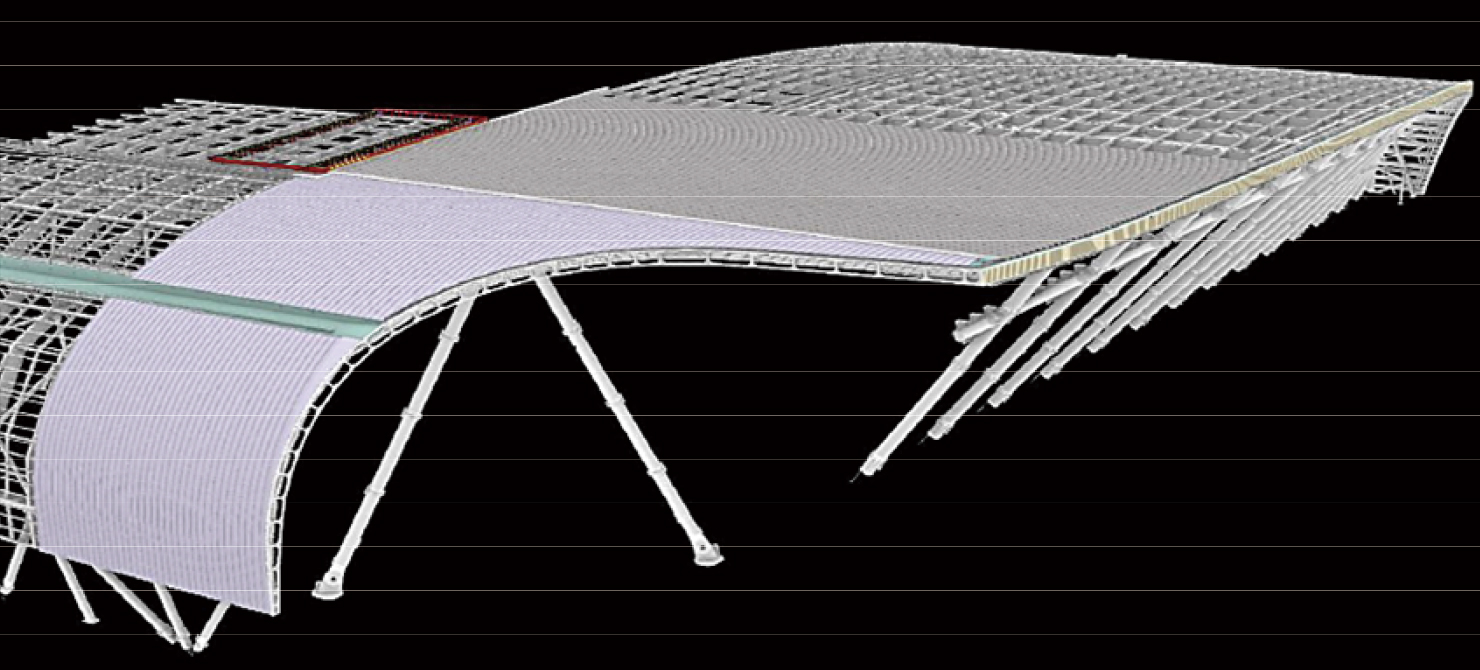

設計段階から南北面屋根の流れ方向や東面・西面屋根の谷樋排水の長さについて何度も打ち合わせを重ねました。また大成建設様と連携して、BIM モデルを用いて屋根の形状・色の提案と下地鉄骨との取り合いの確認をしました。特に南面の屋根曲率が3種類ある上に、ねじれも生じる複雑な形状をしているため、BIMモデルでの事前の綿密な検証が必要でした。

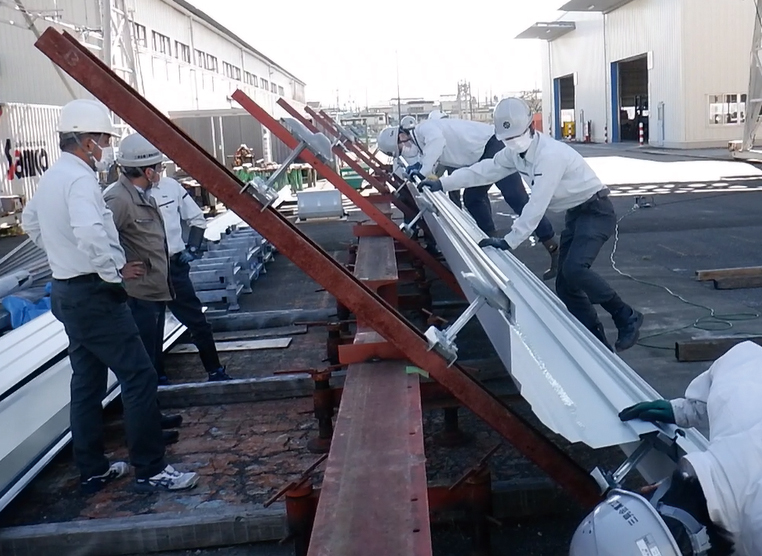

東西面屋根の北側桁行方向の端部は勾配が43度近くになります。そこで屋根工事着工前に、北側屋根のモックアップを当社の製作所で作成してさまざまな施工検証を行い、安全に作業できることを確認しました。

施工時

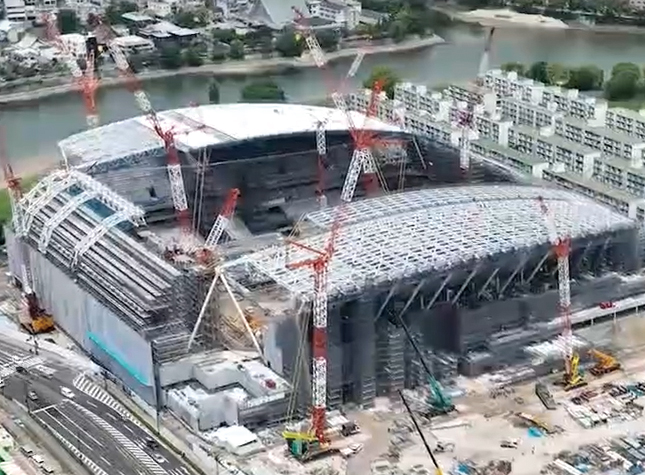

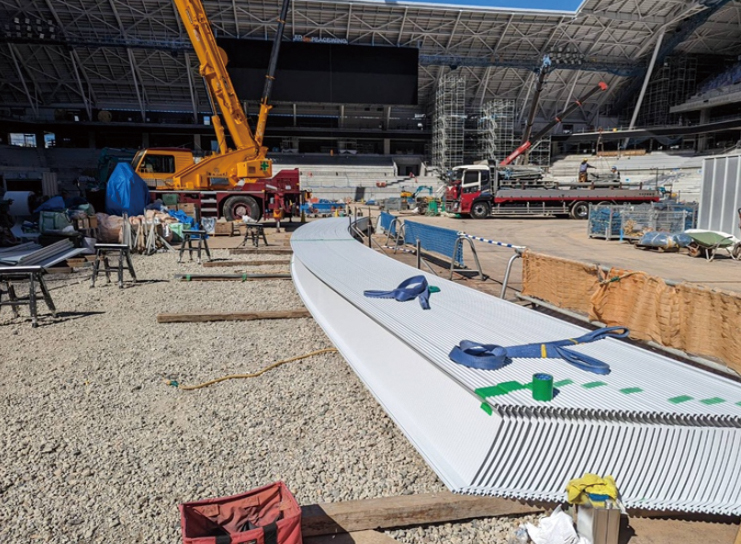

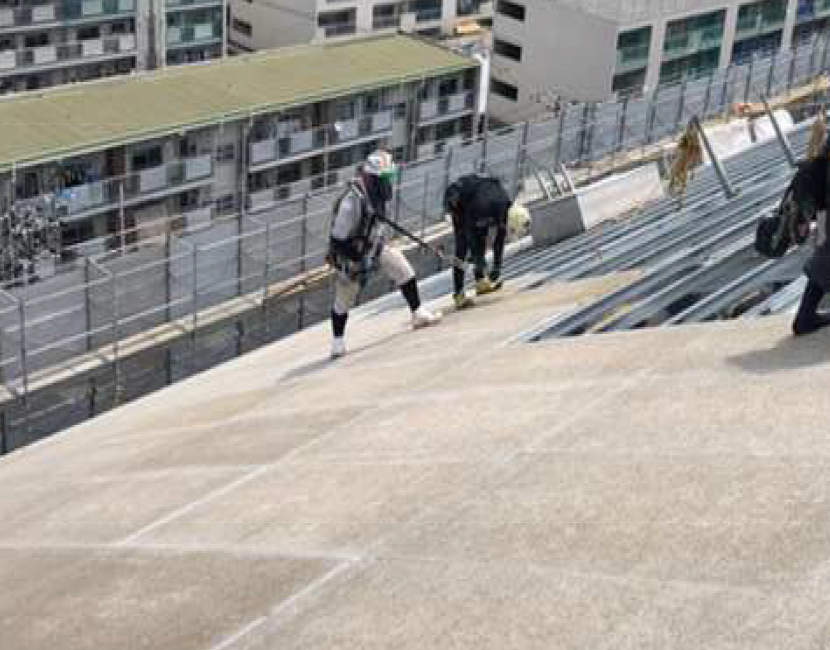

施工時に苦労した点の1つに、敷地の北側が市営住宅、南側が幹線道路、西側は川に面しており、東側の公園も残土置き場になっていたため、外周に作業スペースが取れなかったことがありました。そのため、現場成型や材料の荷揚げはフィールドの中の限られたスペースで行わなければなりませんでした。

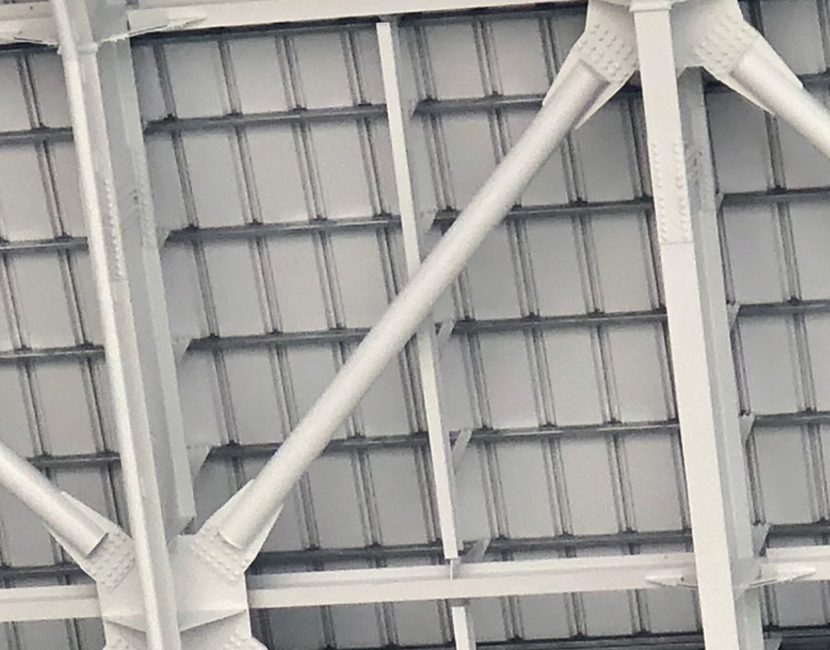

屋根の室内側に仕上げ材がないため、折版の裏面を白く塗装することになりましたが、特に南側は観客席から屋根が近く、よく見える部分です。したがって中間吊子の必要ない梁間設定を提案しました。また、建物の高さがあり塗り直しなどの補修が難しくなるため、成型時・施工時の品質管理には細心の注意を払いました。

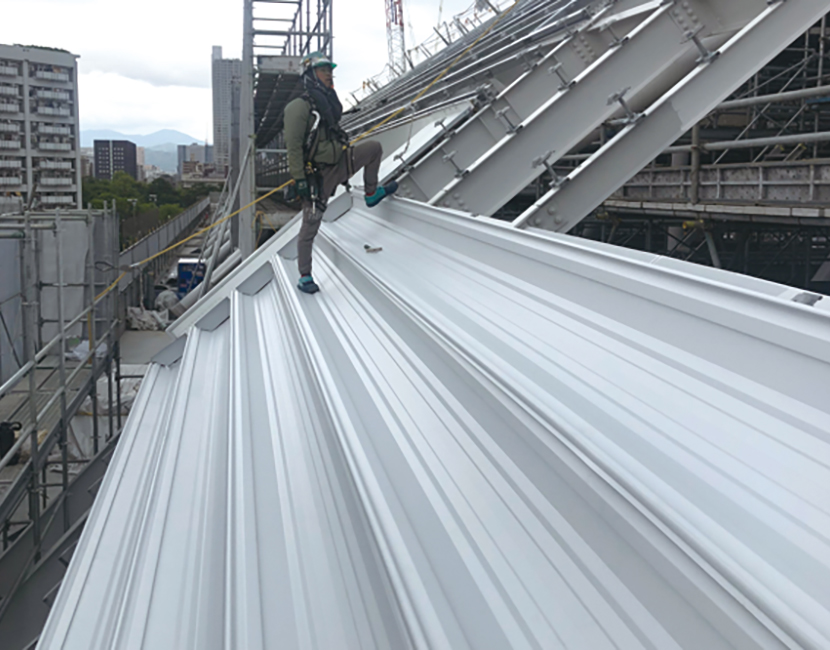

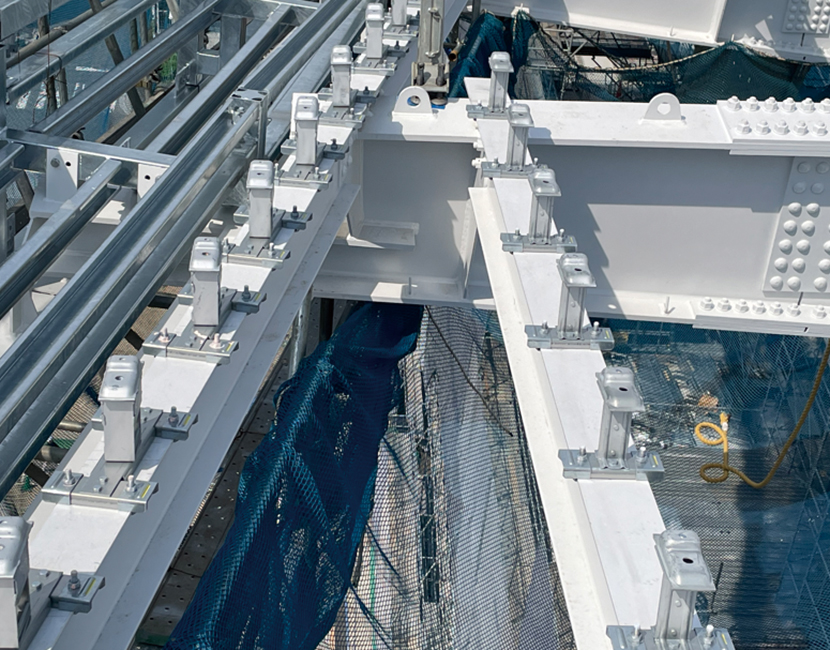

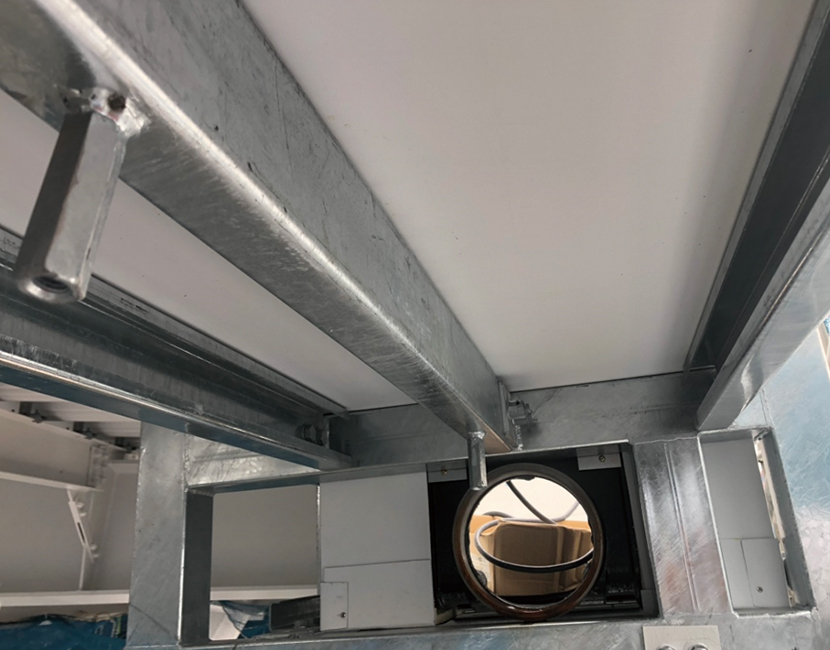

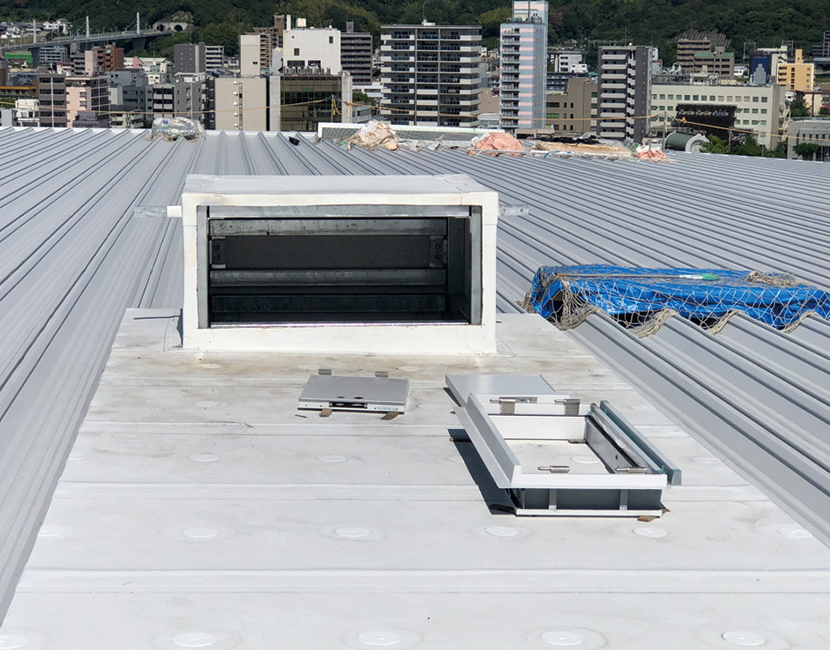

施工は極めて高所での作業でしたので、安全面を考慮し、丸馳折版ロックⅡ型、折版F-80共に、タイトフレームの取付には溶接が不要なガッチリタイトで全て行いました。軒先部や斜め梁部は偏芯型のガッチリタイトを使用しています。

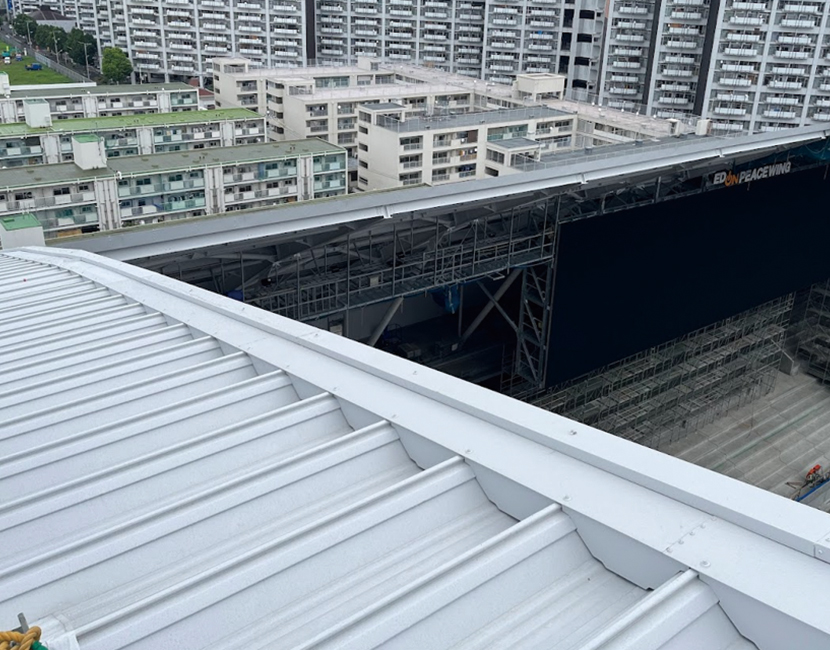

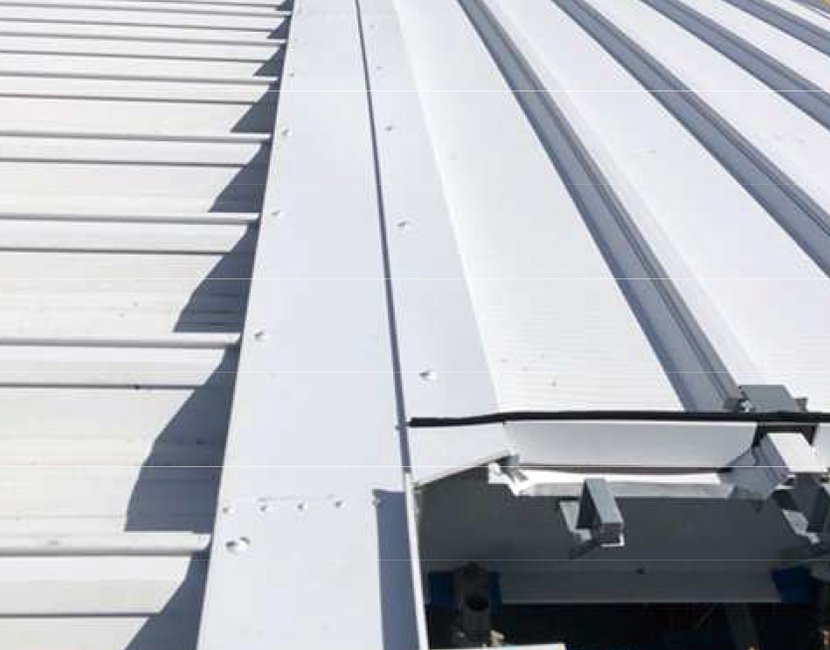

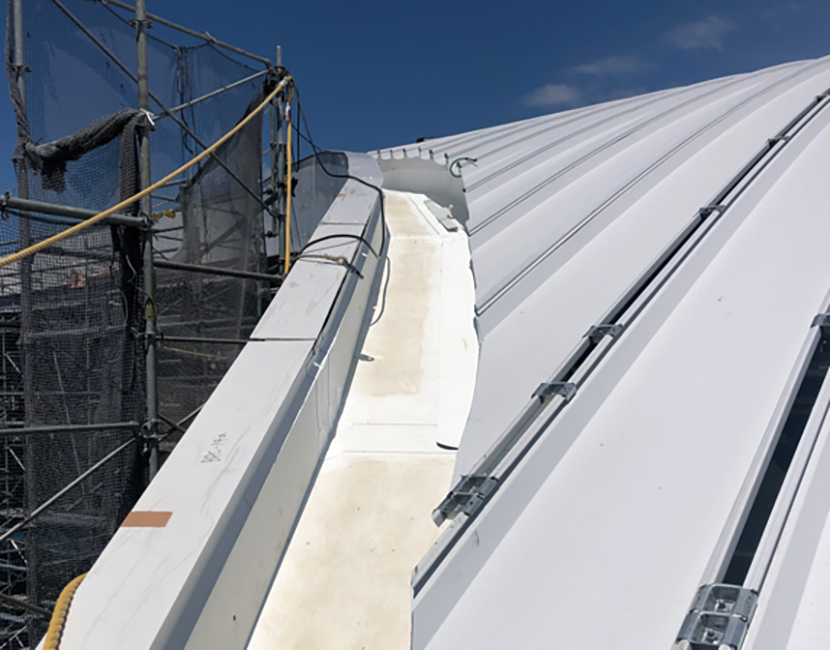

フィールド側は水上であるため、通常は雨が降っても水が観客席に飛び出すことはありません。しかし、高さが約40mあるため、風雨が強い場合に備えて、水が逆流し、観客席側に落ちないようにする必要がありました。それを防ぐために水上包みに立ち上がりを設けて、水が飛び出さないよう、見えないところにも止水に気を配っています。

難易度の高い現場でしたが、施工班の方々の協力のもと、イメージ通りの屋根に仕上がったと言っていただき、大変嬉しく思います。
